Sensore di temperatura MEAS MS4515DO

di pressionedi monitoraggiodi processo

Panoramica

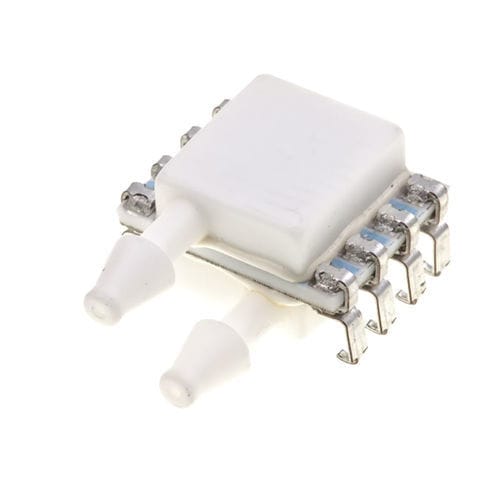

Il MS4515DO è un trasduttore digitale di pressione e temperatura, a base ceramica, per montaggio su PCB. Fornisce uscita pressione a 14 bit e temperatura a 11 bit, è calibrato in fabbrica e compensato in temperatura. Supporta misure assolute, differenziali e gauge nei range bassi (2–30 inH2O) e funziona a 3,3 V o 5,0 V con componentistica esterna minima.

Vantaggi

• Modulo digitale compatto per montaggio su PCB ideale per integrazione OEM
• Misura combinata di pressione e temperatura in un singolo componente
• Interfacce digitali selezionabili (I2C o SPI) per facile integrazione
• Varianti per misure differenziali, gauge o assolute
• Compensazione in temperatura e calibrazione di fabbrica (TEB < 1,0% tip.)
• Opzioni a basso consumo disponibili (standby < 1 µA)

Caratteristiche prodotto (sommario)

• Montaggio: through-hole (J-style) su package 8 pin DIL
• Risoluzione: 14 bit pressione; 11 bit temperatura
• Interfacce: I2C (indirizzi multipli) e SPI (Modalità 0/3) a seconda della variante
• Tipi di pressione: assoluta, compound, differenziale, gauge, vuoto
• Range di pressione: 2 | 4 | 5 | 10 | 20 | 30 inH2O (esempi)
• Attacchi barb: 1/8" (compatibili con tubi ID 3/32")

Elettrico e prestazioni

• Tensione di alimentazione: 3,3 V o 5,0 V
• Corrente di alimentazione: ~3 mA tipico; varianti a basso consumo con standby < 1 µA
• Uscita: digitale (I2C o SPI), opzioni con risoluzione 14 bit
• Precisione: ±0,25% dello span; banda di errore totale < 1,0% sull'intervallo compensato
• Sensore temperatura integrato: 11 bit

Meccanica / Packaging

• Package: 8 pin DIL, piedini J-style per montaggio through-hole
• Configurazione porte: sideport singolo, sideport doppio, porta superiore o montaggio manifold
• Attacchi barbati adatti per tubo ID 3/32"
• Dimensioni: variano a seconda della variante (consultare documentazione)

Condizioni d'uso & intervalli

• Range disponibili (inH2O): 2 | 4 | 5 | 10 | 20 | 30
• Equivalenti mmH2O: 50,8 | 101 | 127 | 254 | 508 | 762
• Altri range: esempi in psi e bar a seconda della variante
• Temperatura operativa: dipende dalla variante (es. −25–105 °C o −10–85 °C)
• Prove di pressione e limiti variano in base alla variante (vedere datasheet)

Varianti / Esempi

• TE Part #: 10214057-00 — Differenziale — 50,8 mmH2O — 3,3 V — −10–85 °C — Gel coating & Low Power
• TE Part #: 20006162-03 — Gauge — 101 mmH2O — 3,3 V — −10–85 °C — Low Power
• 4515DO-DS3AI002DP — Differenziale — 50,8 mmH2O — 3,3 V — −10–85 °C — Nessuna opzione

Altro

• Opzioni disponibili: rivestimento gel, basso consumo, gel + basso consumo, o nessuna opzione
• Adatto per sensori OEM, strumenti portatili e applicazioni che richiedono sensori di pressione digitali compatti

Specifiche tecniche

• Modello / Serie: MS4515DO
• Tipo: trasduttore digitale in ceramica montato su PCB (pressione + temperatura)
• Risoluzione / uscita: 14 bit pressione; uscite digitali I2C o SPI
• Alimentazione: 3,3 V o 5,0 V; corrente ~3 mA tip.
• Temperatura operativa: dipende dalla variante (es. −25–105 °C o −10–85 °C)
• Pressione di prova: fino a 300 psi o multipli FS a seconda della variante
• Precisione: ±0,25% span
• Package / montaggio: 8 pin DIL, J-style through-hole
• Porte: 1/8" barb (per tubo ID 3/32"); opzioni di porta superiore, laterale o manifold
