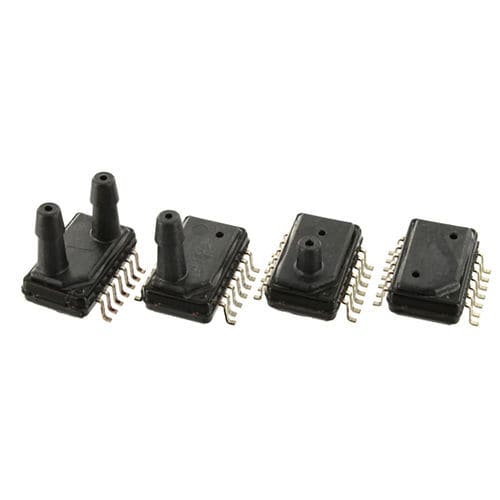

Sensore di pressione MEAS MS5525DSOdi temperaturaper il settore medicocon basso fattore di forma
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Valutazione realizzata
- di temperatura, di pressione
- Applicazioni
- per il settore medico
- Altre caratteristiche
- con basso fattore di forma
- Gamma di pressione
Max.: 0,07 bar
(1,02 psi)Min.: -0,07 bar
(-1,02 psi)
Descrizione
Riepilogo
Modulo sensore digitale di pressione e altimetro MEAS MS5525DSO. Campo nominale 1 psi, ADC a 24 bit, accuratezza ±0,25 % span.
Identificatori
Caratteristiche principali
Caratteristiche elettriche
Dimensioni
Condizioni d'uso
Funzionamento / Applicazioni
Imballaggio e meccanica
Produzione e disponibilità
Documenti
Specifiche tecniche
Modulo sensore digitale di pressione e altimetro MEAS MS5525DSO. Campo nominale 1 psi, ADC a 24 bit, accuratezza ±0,25 % span.
Identificatori
- Numero interno TE: 5525DSO-DB001DS
- Descrizione interna TE: 1PSID DIGITAL PRESSURE SENSOR
Caratteristiche principali
- Pressione nominale (psi): 1 (differenziale)
- Tipo di sensore: modulo sensore digitale di pressione e altimetro
- Pressione di prova: 60 psi
- Risoluzione: ADC 24 bit
- Accuratezza: ±0,25 % span
- Interfacce di uscita: I²C e SPI (Modalità 0, 3)
Caratteristiche elettriche
- Intervallo tensione di alimentazione: 1,8 – 3,6 V
Dimensioni
- Altezza: 9,7 mm [0,381 in]
- Lunghezza: 12,5 mm [0,492 in]
- Larghezza: 7,9 mm [0,311 in]
Condizioni d'uso
- Intervallo di temperatura di funzionamento: -40 – 125 °C [-40 – 257 °F]
- Pressione nominale: 1 psi (differenziale)
Funzionamento / Applicazioni
- Interfaccia di uscita: I²C e SPI (Modalità 0, 3)
- Pressione di prova: 60 psi
- Applicazioni tipiche: moduli digitali per misura di pressione e altimetro montati su circuito
Imballaggio e meccanica
- Package: SOIC-14
- Tipo di gambe: Gull wing
- Configurazione porta sensore: doppio barb
Produzione e disponibilità
- Stato del prodotto: Attivo
- Ordine speciale: articolo non cancellabile e non restituibile (ordine speciale)
Documenti
- Datasheet: MS5525DSO (ENG_DS_MS5525DSO_E.pdf)
- Modelli per cliente e file CAD (3D e 2D)
- Specifiche d'acquisto e modelli di superficie della serie (archivi)
Specifiche tecniche
- Modello / Serie: MEAS MS5525DSO
- Campo di pressione (nominale): 1 psi (differenziale)
- Pressione di prova: 60 psi
- Accuratezza: ±0,25 % span
- Risoluzione ADC: 24 bit
- Interfacce di uscita: I²C, SPI (Modalità 0, 3)
- Tensione di alimentazione: 1,8 – 3,6 V
- Temperatura di funzionamento: -40 – 125 °C
- Package: SOIC-14, gull wing
- Porta sensore: doppio barb
- Dimensioni (H×L×W): 9,7 mm × 12,5 mm × 7,9 mm
