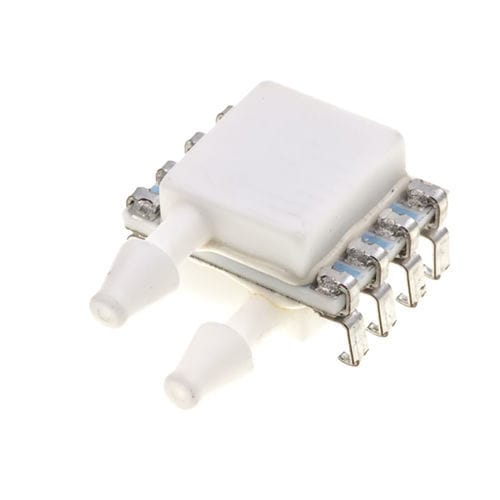

Trasduttore di pressione MEAS MS4525

di pressione a vuotoanalogico

Riepilogo prodotto
L'MS4525 è un trasduttore di pressione analogico compatto in ceramica per montaggio su PCB. Completamente calibrato e compensato in temperatura (banda di errore totale <1,0% sull'intervallo compensato). Funziona con alimentazione singola da 3,3 V o 5,0 V e richiede un solo componente esterno. Disponibile in versioni side-port, top-port e manifold. Misura pressione assoluta, manometrica, differenziale o composta da 1 a 150 psi. Porte di pressione a cannula 1/8 in compatibili con tubi 3/32 in ID.

Famiglia prodotto / Serie

• Famiglia: MEAS
• Serie / Modello: MS4525

Vantaggi / Caratteristiche principali

• Trasduttore di pressione montato su PCB in package ceramico
• Uscita analogica amplificata e ratiometrica (dipende dalla variante)
• Tipi di pressione: differenziale, manometrica, assoluta, composta, vuoto
• Compensazione in temperatura per l'intervallo specificato
• Alimentazione singola: 3,3 V o 5,0 V
• Intervalli di pressione disponibili: 1 a 150 psi
• Uscita analogica ad alto livello (esempi: 10–90% Vdc o 5–95% Vdc)
• Porte a cannula 1/8 in (per tubi 3/32 in ID)

Caratteristiche prodotto (sintesi)

• Stile gambe: J style through-hole
• Package sensore: DIL 8 pin o SMD 8 pin
• Tipo sensore: modulo sensore di pressione analogico
• Opzioni tipo pressione: Assoluta, Composta, Differenziale, Manometrica, Vuoto

Caratteristiche elettriche (estratto)

• Corrente di alimentazione: ~3 mA (tipico)
• Tensione di alimentazione: 3,3 V o 5,0 Vdc

Dimensioni (valori selezionati)

• Larghezza (mm): 9,9 | 17,4 | 20,3
• Larghezza (in): 0.389 | 0.39 | 0.685 | 0.69 | 0.799
• Lunghezza (mm): 12,4 | 12,7 | 17,4
• Lunghezza (in): 0.49 | 0.5 | 0.685
• Altezza (mm): 4,4 | 7,2 | 8,2 | 9 | 11,7 | 11,95 | 15,3 | 19,5
• Altezza (in): 0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

Condizioni d'uso e gamme di pressione

• Pressione (psi) esempi: 1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• Pressione (bar) esempi: 0,068 | 0,344 | 0,345 | 1,034 | 2,068 | 3,44 | 6,89
• Intervallo di temperatura operativa: -25 a 105 °C (-13 a 221 °F)

Funzionamento / Dettagli applicativi

• Interfacce di uscita: analogica ratiometrica amplificata (maggior parte delle varianti); alcune varianti offrono I2C — verificare la scheda tecnica per variante
• Unità di pressione supportate: psi, bar, mmH2O, inH2O, mmHg (dipende dalla variante)
• Esempi di span di uscita: 10–90% Vdc o 5–95% Vdc (dipende dalla variante)
• Precisione tipica: ±0,25% span (dipende dalla variante)

Imballaggio & opzioni

• Configurazioni porta sensore: dual sideport, single sideport, top port
• Opzioni: gel coating o nessuna opzione
• Montaggio: montaggio su PCB, through-hole J o SMD

Esempi di varianti

• TE Part: 20005831-01 — Modello: 4525-TP5B030APF — Tipo: Assoluto — Proof: 300 psi — Uscita: 5–95% Vdc — Alimentazione: 5 V — Gel coating
• TE Part: 20008347-00 — Modello: 4525-SS5A015VP — Tipo: Vuoto (2×FS) — Uscita: 10–90% Vdc — Alimentazione: 5 V — Nessuna opzione
• Modello: 4525-DS3A001DP — Tipo: Differenziale — Proof: 1 psi — Uscita: 10–90% Vdc — Alimentazione: 3,3 V — Nessuna opzione
• Modello: 4525-TP5A005GSF — Tipo: Manometrico — Proof: 300 psi — Uscita: 10–90% Vdc — Alimentazione: 5 V — Gel coating

Datasheet / Documenti
Datasheet e note applicative della famiglia MS4525 sono disponibili. Fare riferimento al datasheet MS4525 e alle note MS45xx per dettagli elettrici, meccanici e d'ordine.

Specifiche tecniche

• Serie / Modello: MS4525
• Famiglia prodotto: MEAS
• Tipo sensore: trasduttore di pressione PCB a base di ceramica
• Tipi di pressione: Assoluta, Manometrica, Differenziale, Composta, Vuoto
• Intervalli di pressione: 1 a 150 psi (più varianti)
• Opzioni di pressione di prova: 1 psi | 250 | 2×FS | 300 psi | 5×FS (dipende dalla variante)
• Uscita: analogica ratiometrica amplificata; esempi di span 10–90% Vdc o 5–95% Vdc; alcune varianti indicano I2C
• Alimentazione: 3,3 V o 5,0 Vdc
• Corrente di alimentazione: ~3 mA (tipico)
• Precisione: tip. ±0,25% span (dipende dalla variante)
• Temperatura di funzionamento: -25 a 105 °C (-13 a 221 °F)
• Meccanica: trasduttore in ceramica; porte di pressione a cannula 1/8 in (compatibile con tubo 3/32 in ID)
• Package / montaggio: montaggio su PCB; through-hole J o SMD 8 pin
• Opzioni: gel coating o nessuna opzione
