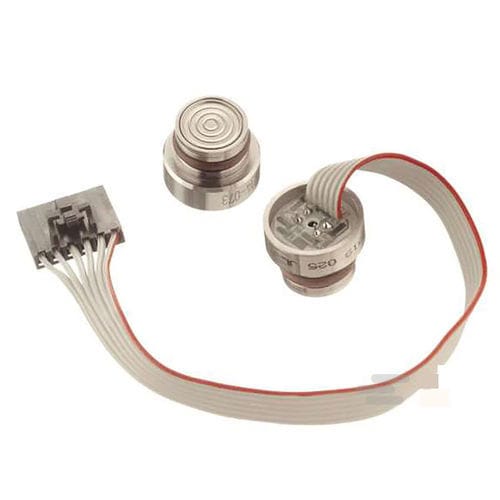

Trasduttore di pressione MEAS 85

analogico

Riassunto del prodotto
Il 85 Flush Mount è un sensore di pressione piezoresistivo in silicio a profilo ridotto, compatibile con i fluidi, inserito in una custodia in acciaio inox 316L. Olio di silicone trasferisce la pressione dal diaframma 316L all'elemento sensibile. Un substrato ceramico con resistori rifiniti al laser fornisce compensazione della temperatura, correzione dell'offset e, mediante un resistore di impostazione del guadagno, rende possibile l'intercambiabilità dell'estensione a ±1%

Vantaggi

• Montaggio flush con O-ring per contatto diretto di processo
• Intervallo di temperatura compensata: 0 °C a 70 °C
• Non linearità pressione: ±0,1 %
• Prestazioni in temperatura: ±0,75 %
• Intercambiabilità estensione: ±1,0 % (resistore di settaggio guadagno)
• Progetto a stato solido, compatibile con i fluidi

Caratteristiche del tipo di prodotto

• Tipo di sensore: sensori di pressione con uscita mV
• Tipi di pressione: Assoluta, Manometrica
• Opzioni di alloggiamento: montaggio flush (O-ring), raccordi filettati, saldabile

Caratteristiche di configurazione

• Connessione elettrica: cavo con connettore o connettore 4 pin

Caratteristiche elettriche

• Corrente di alimentazione: 1,5 mA
• Segnale di uscita: 100 mV

Dimensioni

• Diametro prodotto (mm): 15,85 | 22,09
• Diametro prodotto (in): 0,624 | 0,87
• Altezza prodotto (mm): 9,3 | 9,9
• Altezza prodotto (in): 0,366 | 0,39

Condizioni d'uso

• Intervalli di pressione (psi): 15 | 50 | 100
• Intervallo di temperatura operativa: -40 a 125 °C [ -40 a 257 °F ]

Funzionamento / Applicazione

• Pressione di prova: 3× il fondo scala
• Dettagli segnale di uscita: 100 mV nominale

Altro

• Opzioni sensore: nessun tubo
• Non linearità: ±0,1 %
• Attacco: montaggio flush (O-ring)

Varianti prodotto (tabella)
15 PSIG FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-015G-FC | Pressure Type: Gauge | Sensor Package: Threaded Process Fittings, Weldable
100 PSIA FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-100A-FC | Pressure Type: Absolute | Sensor Package: Threaded Process Fittings, Weldable

Specifiche tecniche

• Modello / Serie: 85 Flush Mount (MEAS 85 series)
• Uscita: 100 mV (sensore di pressione uscita mV)
• Intervalli di pressione disponibili: 15, 50, 100 psi
• Tipi di pressione: Assoluta e Manometrica
• Temperatura di esercizio: -40 a 125 °C (-40 a 257 °F)
• Corrente di alimentazione: 1,5 mA
• Non linearità: ±0,1 %
• Prestazioni in temperatura: ±0,75 %
• Intercambiabilità estensione: ±1,0 % (tramite resistore di settaggio guadagno)
• Pressione di prova: 3× il fondo scala
• Materiale custodia / diaframma: acciaio inossidabile 316L
• Elemento sensibile: silicio piezoresistivo; trasferimento tramite olio di silicone; substrato ceramico con resistori rifiniti al laser
• Connessioni elettriche: cavo con connettore o connettore 4 pin
• Pacchetto tipico: montaggio flush (O-ring); disponibile anche con raccordi filettati o saldabili
• Riferimento: catalogo TE CAT-MIPS0014
