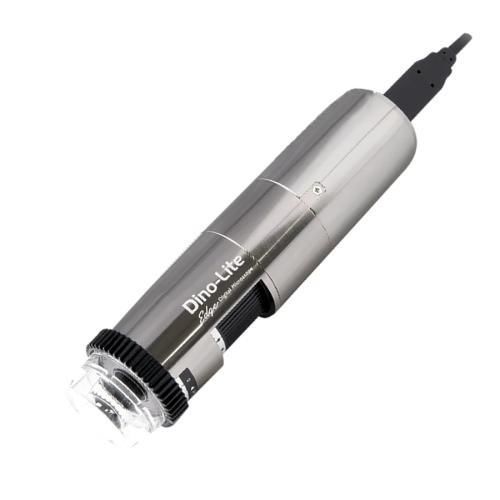

Modulo fotocamera per microscopio AG5715MZTL

per ispezioneper microscopiadigitale

Descrizione
L'AG5715MZTL è una telecamera per microscopio di ispezione a lunga distanza di lavoro dotata di sensore con otturatore globale, che garantisce immagini live prive di distorsione di soggetti in movimento. Il trigger esterno e quello software permettono acquisizioni sincronizzate in installazioni di ispezione automatizzate (stazioni attivate da sensori, sistemi robotici). L'uscita stroboscopica e la modalità flash LED consentono acquisizioni temporizzate in ambienti di ispezione dinamici. Con sensore da 2,0 MP, ingrandimento 10x–140x e funzioni AMR ed EDR, è progettata per imaging basato su trigger che richiede lunga distanza di lavoro.

Caratteristiche principali

• Sensore con otturatore globale
• Ottiche a lunga distanza di lavoro (LWD)
• 2,0 megapixel (1920 x 1080)
• Ingrandimento 10x–140x con blocco dell'ingrandimento
• Trigger software e trigger esterno
• Uscita stroboscopica e modalità flash LED
• Controllo LED flessibile avanzato (eFLC)
• Polarizzatore regolabile
• Gamma dinamica estesa (EDR)
• Lettura automatica dell'ingrandimento (AMR)
• Funzioni di misurazione e calibrazione
• Scocca metallica, compatta (130 mm x 33 mm)

Tabella dati ottici
Rapporto di ingrandimento | Distanza di lavoro * | Campo visivo (x) | Campo visivo (y) | Profondità di campo
10x | 230.0 | 60.70 | 34.14 | 24.34
20x | 111.3 | 30.35 | 17.07 | 6.52
30x | 73.2 | 20.23 | 11.38 | 3.09
40x | 55.3 | 15.17 | 8.54 | 1.86
50x | 45.4 | 12.14 | 6.83 | 1.27
60x | 39.5 | 10.12 | 5.69 | 0.94
70x | 35.9 | 8.67 | 4.88 | 0.73
80x | 33.8 | 7.59 | 4.27 | 0.59
90x | 32.6 | 6.74 | 3.79 | 0.49
100x | 32.1 | 6.07 | 3.41 | 0.42
110x | 32.1 | 5.52 | 3.10 | 0.36
120x | 32.4 | 5.06 | 2.85 | 0.32
130x | 33.1 | 4.67 | 2.63 | 0.28
140x | 33.9 | 4.34 | 2.44 | 0.25
* Senza cappuccio anteriore (unità: mm)

Riepilogo specifiche

• Illuminazione: LED stroboscopico, 8 LEDs; Polarizzatore: sì (regolabile)
• Ottiche: Ingrandimento 10x ~ 140x, lunga distanza di lavoro, ottiche per otturatore globale
• Sensore: CMOS, 2,0 MP (1920 x 1080), 30 fps max
• Interfaccia: USB 2.0; OS: Windows 10/11; Software: DinoCapture 2.0 / 3.0 (Windows)
• Formati immagine supportati (Windows): BMP, PNG, TIF, JPG; Formati video: WMV, FLV, SWF (DinoCapture 2.0), MP4 (DinoCapture 3.0)
• Scocca: Metallo; Blocco ingrandimento: sì; Dimensioni: 130 mm (H) x 33 mm (D); Peso: ca. 120 g
• Cavi: Type‑C → Type‑C (con bloccaggio a vite, 1,8 m) e Type‑C → Type‑A (con bloccaggio a vite, 1,8 m)
• Funzioni: eFLC, EDR, AMR, trigger software, trigger esterno, modalità flash LED, uscita stroboscopica
• Misura e calibrazione: sì; Sensore Microtouch: sì

Confezione e conformità

• Contenuto: Microscopio, custodia, N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
• Garanzia: 2 anni (garanzia europea)
• Omologazioni: CE, FCC, ROHS
• Fascia di prezzo indicativa: €1.200,00 – €1.400,00
