Videomicroscopio digitale AM7515MT8A

per ispezioneper nanocaratterizzazioneper ricerca sui materiali

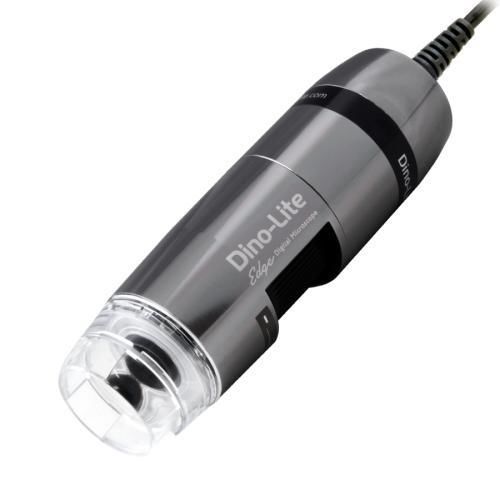

Descrizione Il Dino-Lite AM7515MT8A è un microscopio digitale della serie Edge con sensore 5MP che offre un ingrandimento da 700x a 900x e illuminazione coassiale integrata. Il Controllo LED Flessibile (FLC) consente di selezionare o combinare illuminazione coassiale e a campo chiaro. La funzione Automatic Magnification Reading (AMR) visualizza automaticamente l'ingrandimento nel software fornito, agevolando ispezioni precise di wafer, microchip e altri componenti microelettronici.

Caratteristiche operative

• Sensore: CMOS 5.0 MP (2592 x 1944)
• Range di ingrandimento: 700x – 900x
• Illuminazione coassiale integrata
• Flexible LED Control (FLC) — commutazione o combinazione coassiale / campo chiaro
• Automatic Magnification Reading (AMR)
• Frame rate massimo: 30 fps (registrazione video fino a 20 fps)
• Microtouch sensor e design ESD-safe
• Scocca metallica con blocco dell'ingrandimento, dimensioni 10,7 cm x 3,2 cm, peso 139 g, lunghezza cavo 1,8 m

Dati ottici

• 700 — Distanza di lavoro 6,4 mm — FOV X 0,56 mm — FOV Y 0,400 mm — DOF 0,01 mm
• 750 — Distanza di lavoro 6,3 mm — FOV X 0,52 mm — FOV Y 0,375 mm — DOF 0,01 mm
• 800 — Distanza di lavoro 6,1 mm — FOV X 0,48 mm — FOV Y 0,350 mm — DOF 0,009 mm
• 850 — Distanza di lavoro 6,0 mm — FOV X 0,46 mm — FOV Y 0,330 mm — DOF 0,009 mm
• 900 — Distanza di lavoro 5,9 mm — FOV X 0,43 mm — FOV Y 0,315 mm — DOF 0,008 mm

Applicazioni

• Ispezione microelettronica (wafer, microchip)
• Analisi dei materiali e controllo superfici
• Controllo qualità, analisi guasti e R&S

Compatibilità e software

• Interfaccia: USB 2.0
• Sistemi operativi: Windows 7, 8, 10 & 11; macOS 10.12 e successivi
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)

Confezione & garanzia

• Contenuto: microscopio, custodia, CD software, manuale utente, guida rapida, target di calibrazione, copertura anteriore, scatola
• Accessorio consigliato: supporto ad alta precisione (es. Dino-Lite RK-10A) per messa a fuoco stabile ad alto ingrandimento
• Garanzia: 2 anni (garanzia europea). Omologazioni disponibili su richiesta (CE, UKCA)
