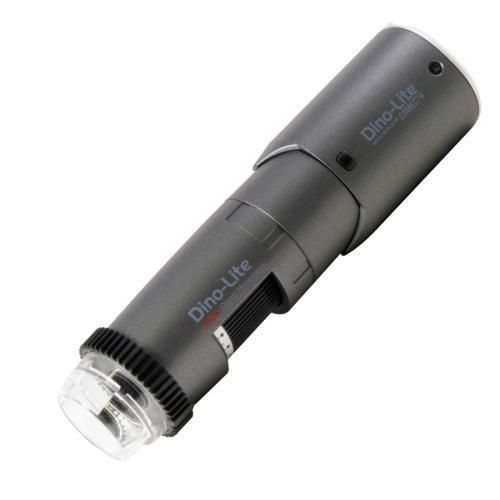

Videomicroscopio digitale WF4515ZTL

per ispezioneportatilecon illuminazione LED

Panoramica
Il WF4515ZTL è un microscopio digitale portatile progettato per attività di ispezione e misurazione con lunga distanza di lavoro (LWD). Supporta il collegamento cablato via USB 2.0 e l'utilizzo wireless tramite l'adattatore rimovibile WF-20. Include funzionalità orientate ad applicazioni di misura intensiva quali Automatic Magnification Reading (AMR), polarizzatore lineare regolabile e Flexible LED Control (FLC).

Panoramica funzionalità

• Soluzione con capacità wireless (include adattatore WF-20)
• Sensor Edge 1,3 Megapixel (1280 x 1024)
• Gamma di ingrandimento: 10x – 140x
• Long Working Distance (LWD) per ispezione di componenti di maggiori dimensioni
• Automatic Magnification Reading (AMR) per misurazioni calibrare
• Polarizzatore lineare regolabile
• Flexible LED Control (FLC) con opzione diffusore
• Funzioni estese di misura e calibrazione
• Microtouch sensor per acquisizioni rapide

Optical Data Table
10x — Working Distance: 234.5 mm; Field of View (x): 39.0 mm; Field of View (y): 31.2 mm; Depth of Field: 12 mm
20x — Working Distance: 112.5 mm; Field of View (x): 19.5 mm; Field of View (y): 15.6 mm; Depth of Field: 4.5 mm
30x — Working Distance: 72.5 mm; Field of View (x): 13.0 mm; Field of View (y): 10.4 mm; Depth of Field: 3.1 mm
40x — Working Distance: 54.5 mm; Field of View (x): 9.8 mm; Field of View (y): 7.8 mm; Depth of Field: 1.8 mm
50x — Working Distance: 43.5 mm; Field of View (x): 7.8 mm; Field of View (y): 6.2 mm; Depth of Field: 1.2 mm
60x — Working Distance: 37.5 mm; Field of View (x): 6.5 mm; Field of View (y): 5.2 mm; Depth of Field: 0.9 mm
70x — Working Distance: 33.7 mm; Field of View (x): 5.6 mm; Field of View (y): 4.5 mm; Depth of Field: 0.6 mm
80x — Working Distance: 31.3 mm; Field of View (x): 4.9 mm; Field of View (y): 3.9 mm; Depth of Field: 0.5 mm
90x — Working Distance: 29.9 mm; Field of View (x): 4.3 mm; Field of View (y): 3.5 mm; Depth of Field: 0.37 mm
100x — Working Distance: 29.2 mm; Field of View (x): 3.9 mm; Field of View (y): 3.1 mm; Depth of Field: 0.28 mm
110x — Working Distance: 29.1 mm; Field of View (x): 3.5 mm; Field of View (y): 2.8 mm; Depth of Field: 0.22 mm
120x — Working Distance: 29.3 mm; Field of View (x): 3.3 mm; Field of View (y): 2.6 mm; Depth of Field: 0.17 mm
130x — Working Distance: 29.8 mm; Field of View (x): 3.0 mm; Field of View (y): 2.4 mm; Depth of Field: 0.12 mm
140x — Working Distance: 30.5 mm; Field of View (x): 2.8 mm; Field of View (y): 2.2 mm; Depth of Field: 0.09 mm

Nota
I valori indicati possono variare leggermente. * Senza cappuccio frontale. Unità = mm.

Informazioni aggiuntive
Il WF4515ZTL integra funzionalità pronte per la misurazione (AMR, supporto calibrazione), Flexible LED Control (FLC) e polarizzatore regolabile, adatte al controllo qualità, analisi guasti e ispezione componenti in ambienti industriali. L'uso wireless richiede l'adattatore WF-20; il collegamento USB 2.0 fornisce operatività cablata e compatibilità software.

Caratteristiche / Specificazioni tecniche

• Modello: WF4515ZTL
• Tipo: Microscopio digitale portatile, Long Working Distance (LWD), cablato/wireless
• Ingrandimento: 10x – 140x
• Risoluzione sensore: 1,3 MP (1280 x 1024)
• Frame rate max: 30 fps
• Interfaccia: USB 2.0 (cavo), Wireless (adattatore WF-20)
• Illuminazione: 8 LED bianchi, FLC, filtro IR (>650 nm), diffusore incluso (N3C-D)
• Polarizzatore: lineare, regolabile
• Misura: AMR, supporto calibrazione
• Housing: composite/plastica; Dimensioni: 114 mm (L) x 33 mm (D)
• Peso: 111 g; Lunghezza cavo: 1,8 m
• Accessori inclusi: WF-20, custodia, CD software, target calibrazione, manuale, cappucci (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Garanzia e conformità: 2 anni (Europa); CE, FCC, RoHS
• Fascia di prezzo indicativa: €900,00 - €1.100,00
