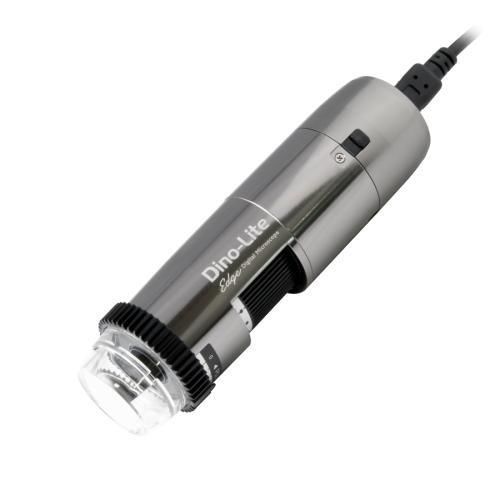

Videomicroscopio digitale AF7915MZT

per ispezionepolarizzatorepalmare

Descrizione
L'AF7915MZT è un microscopio digitale portatile da 5 megapixel progettato per ispezioni dettagliate e misurazioni su un'ampia gamma di materiali. Unisce un sensore Edge ad alta risoluzione a funzioni che migliorano la profondità di campo, la gamma dinamica e i flussi di lavoro di misura. È compatibile con lo streamer Wi‑Fi opzionale WF‑20.

Nota
EDOF, EDR e DPQ sono disponibili solo su PC Windows.

Funzionalità principali

• Sensore Edge 5 Megapixel (2592 x 1944)
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Polarizzatore lineare regolabile
• Flexible LED Control (FLC), 8 LED bianche
• Pronto per uso wireless (richiede WF‑20 opzionale)
• Struttura metallica e blocco dell'ingrandimento

Casi d'uso

• Ispezione di superfici lucide o riflettenti (metallo, plastica, vetro, gioielli, elettronica)
• Verifiche dimensionali e calibrazione con AMR e strumenti di misura integrati
• Immagini di superfici ruvide o irregolari utilizzando EDOF per aumentare la profondità di campo utilizzabile

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 142.6 | 39.6 | 29.7 | 26.0
20 | 60.1 | 19.8 | 14.8 | 7.0
30 | 33.6 | 13.2 | 9.9 | 3.3
40 | 21.0 | 9.9 | 7.4 | 2.0
50 | 14.0 | 7.9 | 5.9 | 1.4
60 | 9.8 | 6.6 | 4.9 | 1.0
70 | 7.3 | 5.7 | 4.2 | 0.8
80 | 5.7 | 4.9 | 3.7 | 0.6
90 | 4.8 | 4.4 | 3.3 | 0.5
100 | 4.3 | 4.0 | 3.0 | 0.4
110 | 4.2 | 3.6 | 2.7 | 0.4
120 | 4.3 | 3.3 | 2.5 | 0.3
130 | 4.7 | 3.0 | 2.3 | 0.3
140 | 5.2 | 2.8 | 2.1 | 0.3
150 | 5.8 | 2.6 | 2.0 | 0.3
160 | 6.5 | 2.5 | 1.9 | 0.2
170 | 7.3 | 2.3 | 1.8 | 0.2
180 | 8.1 | 2.2 | 1.6 | 0.2
190 | 9.1 | 2.1 | 1.6 | 0.2
200 | 10.0 | 2.0 | 1.5 | 0.2
210 | 11.0 | 1.9 | 1.4 | 0.2
220 | 12.1 | 1.8 | 1.3 | 0.2

I valori elencati possono differire leggermente | * Without front cap | Unit = mm

Dettagli aggiuntivi
EDR combina immagini acquisite a esposizioni diverse per rivelare dettagli in aree scure e chiare. EDOF sovrappone immagini a più livelli di messa a fuoco per aumentare la profondità di campo utilizzabile su superfici ruvide. L'AMR integrata permette letture rapide dell'ingrandimento per le misure. Il polarizzatore lineare regolabile riduce i riflessi sulle superfici riflettenti.

Specifiche tecniche

• Illuminazione: LED bianchi (8), commutabili ON/OFF; IR cut-filter >650 nm; diffusore (N3C-D incluso)
• Ottica: Ingrandimento 10x–220x; lente in vetro con rivestimento antiriflesso; distanza di lavoro: standard
• Sensore: CMOS, 5.0 Megapixel (2592 x 1944); frame rate max: 30 fps
• Interfaccia / Compatibilità: USB 2.0; Windows 7/8/10/11 (EDR/EDOF/DPQ su Windows), macOS 10.9+; software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Formati supportati: multipli formati immagine/video a seconda del SO (BMP, PNG, JPG, TIF, MOV, WMV, ecc.)
• Scocca: Metallo; blocco dell'ingrandimento: Sì; dimensioni: 11,5 cm (L) x 3,4 cm (D); peso: 97 g; lunghezza cavo: 1,8 m
• Funzioni: AMR, EDR, EDOF, FLC, misurazione & calibrazione, microtouch sensor, ESD safe; pronto per Wi‑Fi (WF‑20 opzionale)
• Contenuto confezione: Microscopio, custodia, CD software, target di calibrazione, manuale, set tappi N3C (O, C, D, E, L, S)
• Garanzia e certificazioni: 2 anni di garanzia Europea; CE, FCC, ROHS
• Fascia di prezzo indicativa: €1100,00 - €1300,00
