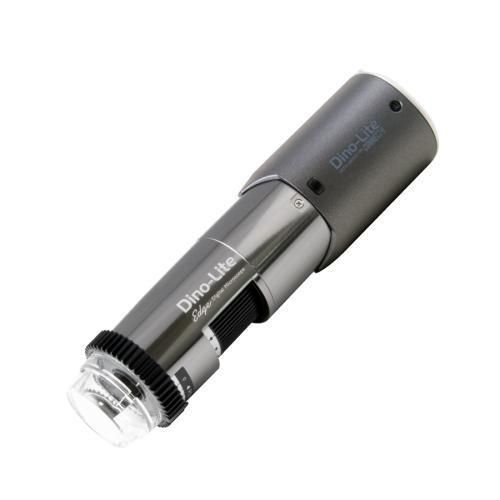

Videomicroscopio digitale WF7915MZTL

per ispezioneLEDa luce bianca

Panoramica del prodotto
Il WF7915MZTL è un microscopio digitale per ispezione a lunga distanza di lavoro (LWD) con sensore Edge da 5,0 MP e intervallo di ingrandimento 10–140x. È progettato per ispezione industriale, controllo qualità e analisi dei guasti quando è richiesta maggiore distanza dall'oggetto o un campo visivo più ampio.

Funzionalità principali

• Sensore Edge CMOS 5 Megapixel (2592x1944)
• Ingrandimento: 10x ~ 140x
• Lunga distanza di lavoro (LWD)
• Profondità di campo estesa (EDOF) — focus stacking
• Range dinamico esteso (EDR) — exposure stacking
• Lettura automatica dell'ingrandimento (AMR)
• Polarizzatore lineare regolabile per la riduzione dei riflessi
• Controllo LED flessibile (FLC) — 8 LED bianchi, commutabili
• Interfaccia USB 2.0 (cavo) e connettività wireless (WiFi)
• Scocca metallica, ESD safe

Dettagli funzionali
EDR (Extended Dynamic Range) mette in evidenza i dettagli nelle aree molto chiare o scure impilando immagini acquisite a diverse esposizioni. EDOF (Extended Depth of Field) impila automaticamente immagini a diversi piani di messa a fuoco per aumentare la profondità di campo utilizzabile su superfici irregolari. AMR semplifica i flussi di lavoro di misura grazie alla lettura automatica dell'ingrandimento. Il polarizzatore integrato riduce l'abbagliamento su materiali lucidi come metallo, plastica, vetro, gioielli e componenti elettronici. EDOF e EDR sono disponibili su Windows; alcune funzioni sono limitate su macOS (solo con cavo).

Optical Data Table (unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Senza cappuccio frontale — Unità = mm

Specifiche tecniche

• Illuminazione: LED bianco, 8 LED, accendibile/spegnibile
• Filtro IR: IR cut-filter >650 nm
• Diffusore: Sì (N3C-D incluso)
• Polarizzatore: Sì, lineare e regolabile
• Ingrandimento: 10x ~ 140x
• Tipo di lente: Vetro con rivestimento antiriflesso
• Tipo sensore: CMOS; Risoluzione: 5.0 MP (2592x1944)
• Frame rate massimo: 30 fps
• Interfaccia: USB 2.0; WiFi supportato
• Sistemi operativi: Windows 7/8/10/11 (funzionalità complete); macOS 10.11.6+ (solo cavo)
• Software: DinoCapture 2.0 (Windows) cavo + wireless; DinoXcope (macOS) cavo only; DinoConnect (wireless only)
• Formati supportati: Formati immagine/video variabili per OS (vedi scheda prodotto)
• Scocca: Metallo; ESD safe
• Dimensioni: 10.5 cm (L) x 3.2 cm (D); Peso: 137 g; Lunghezza cavo: 1.8 m
• Funzionalità speciali: AMR, EDR, EDOF, FLC, misurazione e calibrazione, microtouch sensor
• Contenuto confezione: Microscopio, custodia, CD software, target di calibrazione, manuale, cappucci N3C-O/C/D/E/L/S
• Garanzia: 2 anni (Europa); Omologazioni: CE, FCC, ROHS
• Fascia di prezzo indicativa: €1500,00 - €1700,00
