Videomicroscopio digitale AM4515ZTL - EDGE

per ispezionepolarizzatopalmare

Panoramica

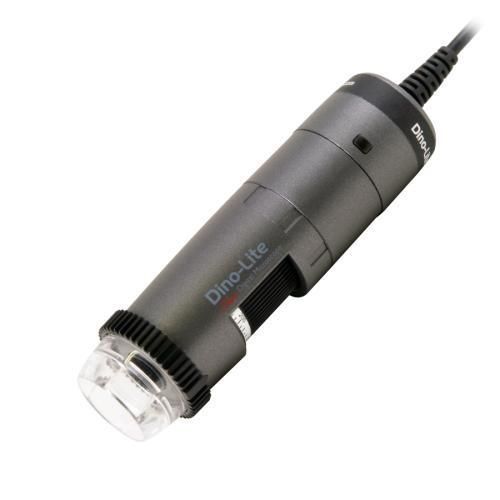

Il Dino-Lite Edge AM4515ZTL è un microscopio digitale progettato per offrire immagini di elevata qualità e flessibilità operativa grazie al sistema di cappucci intercambiabili e al polarizzatore lineare integrato e regolabile. La lettura automatica dell'ingrandimento (AMR) consente misurazioni rapide e calibrazione sul posto. La lunga distanza operativa fino a 23 cm e i cappucci inclusi rendono questo modello adatto per ispezione di PCB, assemblaggio di componenti e altre attività di ispezione in tempo reale su oggetti miniaturizzati.

Codice prodotto
AM4515ZTL

Caratteristiche principali

• Automatic Magnification Reading (AMR) per misurazioni e calibrazione semplici
• Polarizzatore integrato e regolabile per ridurre i riflessi su superfici lucide
• Lunga distanza operativa (fino a 23 cm) per ispezione di PCB e lavoro in tempo reale
• Vari cappucci intercambiabili forniti (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Sensore Microtouch e blocco ingrandimento inclusi
• Interfaccia USB 2.0 e ampia compatibilità software

Tabella dati ottici
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* Senza cappuccio anteriore (Unit = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Specifiche
Illuminazione

• Tipo LED: Bianco
• Numero LED: 8 (commutabili on/off)
• Filtro infrarosso: IR cut-filter >650 nm
• Diffusore: Sì (N3C-D incluso)
• Polarizzatore: Sì, lineare e regolabile

Ottica

• Ingrandimento: 10x ~ 140x
• Zoom macro: No
• Distanza operativa: Lunga (vedere tabella ottica; fino a 23 cm senza cappuccio anteriore)
• Tipo lente: Vetro con rivestimento antiriflesso

Sensore

• Tipo sensore: CMOS
• Risoluzione: 1,3 Megapixel (1280x1024)
• Frame rate massimo: 30 fps

Compatibilità

• Interfaccia: USB 2.0
• Sistemi operativi: Windows 7, 8, 10 & 11; MacOS 10.9 e successivi
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Standard di imaging: DirectShow, UVC
• WiFi: Pronto per WiFi tramite WF-10 (opzionale)

Involucro

• Materiale: Composite / plastica
• Blocco ingrandimento: Sì
• Dimensioni: 10,5 cm (L) x 3,2 cm (D)
• Peso: 105 g
• Lunghezza cavo: 1,8 m

Funzionalità

• Funzione speciale: Automatic Magnification Reading (AMR)
• Misurazione e calibrazione: Sì
• Sensore Microtouch: Sì
• ESD safe: No

Informazioni

• Contenuto confezione: Microscopio, custodia, CD software, target di calibrazione, manuale utente, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (long cap), N3C-S (side light cap)
• Garanzia: 2 anni (garanzia europea)
• Omologazioni: CE, FCC, ROHS
• Fascia di prezzo indicativa: €600,00 - €800,00
