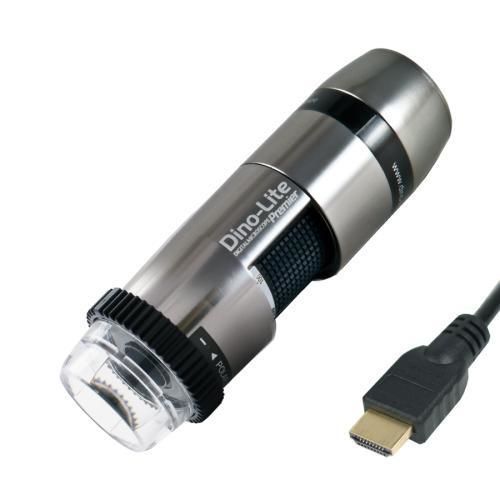

Videomicroscopio digitale AM5218MZTL Edge

per ispezionepolarizzatopalmare

Panoramica del prodotto
Il Dino-Lite AM5218MZTL Edge è un microscopio di ispezione digitale con uscita diretta, collegabile a HDTV e monitor LCD tramite DVI/HDMI. Fornisce risoluzione HD 720p e fino a 60 fps per immagini in tempo reale nitide di componenti piccoli e superfici riflettenti.

Uso e gestione
Con una lunga distanza di lavoro (fino a 150 mm) e un range di ingrandimento 10×–140×, l'AM5218MZTL Edge è adatto per ispezione PCB, assemblaggio elettronico, controllo qualità e altre attività di ispezione di precisione. Il sensore Microtouch congela l'immagine per l'ispezione dettagliata; una pressione di 2 secondi attiva/disattiva i LED. Il polarizzatore lineare regolabile riduce i riflessi su superfici lucide (metallo, componenti elettronici, plastica). La scocca in alluminio è ESD safe e garantisce protezione e durabilità per l'uso in ambienti industriali.

Dati ottici (Optical Data Table)
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

Specifiche (sintesi)

• Illuminazione: 8 LED bianchi, commutabili; filtro IR >650 nm; filtro di emissione: No; polarizzatore: lineare regolabile integrato.
• Ottica: Ingrandimento 10×–140×; macro zoom: No; distanza di lavoro: lunga (fino a 150 mm); lente: vetro con rivestimento antiriflesso.
• Sensore: CMOS; risoluzione: HD 720p; frame rate massimo: 60 fps.
• Compatibilità / Interfaccia: DVI & HDMI uscita digitale diretta; Wi‑Fi: No.
• Scocca: Alluminio, ESD safe; blocco ingrandimento: Sì; dimensioni: 10,5 cm (L) x 3,2 cm (D); peso: 125 g; lunghezza cavo: 1,8 m.
• Funzioni: Sensore Microtouch (freeze immagine; LED on/off con pressione di 2 s); ESD safe.
• Contenuto confezione: Microscopio, custodia, cavo DVI & HDMI, alimentatore, manuale, cappucci serie N3C (Open/Closed/Diffuser/Extension/Long/Side light).
• Garanzia e omologazioni: 2 anni (Europa); CE, FCC, RoHS.

Specifiche tecniche

• Modello: AM5218MZTL Edge
• Marca: Dino-Lite
• Interfaccia: DVI & HDMI (uscita digitale diretta a HDTV / monitor LCD)
• Tipo di sensore: CMOS
• Risoluzione: HD 720p
• Frame rate max: 60 fps
• Gamma di ingrandimento: 10× – 140×
• Distanza di lavoro: fino a 150 mm (lunga)
• Numero di LED: 8 (bianchi), commutabili
• Polarizzatore: integrato, lineare e regolabile
• Materiale scocca: Alluminio
• Microtouch: Sì (freeze immagine; LED on/off con pressione di 2 s)
• ESD safe: Sì
• Dimensioni: 10,5 cm (L) x 3,2 cm (D)
• Peso: 125 g
• Lunghezza cavo: 1,8 m
• Contenuto: cappucci e accessori N3C inclusi
• Garanzia: 2 anni (Europa)
