Phantom di calibrazione per ecografia CT-A03

per radiografiaper tomografiaper scanner a raggi X

Panoramica

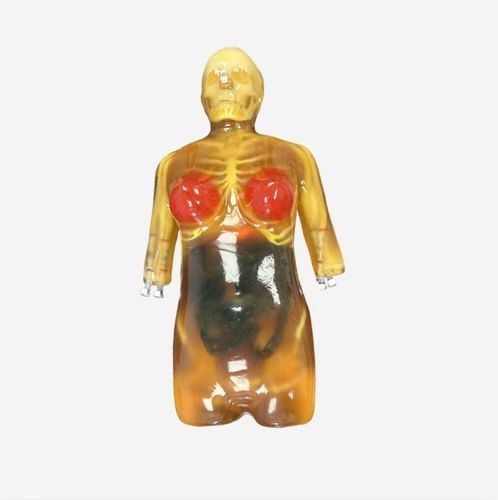

Il Phantom di contrasto femminile adulto è un simulatore anatomico realistico per formazione e R&S, basato su TC di una donna sana di 35 anni (altezza 168 cm, BMI ~22). Realizzato con materiali che imitano i tessuti e vascolarizzazione cava, supporta raggi X, TC, RM (ottimizzata per sequenze T2 e densità di protoni), ecografia, angiografia, fluoroscopia, terapia protonica e test interventistici. I vasi cavi consentono l'uso di mezzi di contrasto, cateteri e guide per addestramento e sviluppo dispositivi.

Anatomia

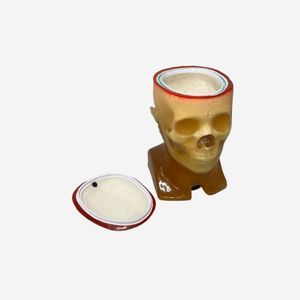

• Cranio
• Sostanza grigia
• Sostanza bianca
• Ventricoli
• Vasi cerebrali complessi
• Una biforcazione
• Una stenosi
• Due aneurismi
• Colonna vertebrale completa
• Cassa toracica completa
• Spalle e clavicole
• Pelvi
• Femori parziali
• Trachea (cava; consente inserimento di cateteri/endoscopi; diametro di default in documentazione)
• Cuore realistico con:
  • Arterie coronarie
  • 4 camere/valvole (atri e ventricoli)
  • Appendice auricolare
  • Aorta
  • Struttura valvolare flessibile
  • SVC e IVC
  • Esofago
• Polmoni (statici o configurabili come polmoni gonfiabili dinamici)
• Diaframma
• Seno: materiale che imita il tessuto corporeo, tessuti adiposi e ghiandolari mammari
• Fegato (con legamenti e dotti biliari)
• Cistifellea
• Stomaco
• Reni
• Milza
• Pancreas
• Intestino tenue e crasso (cavi, configurabili)
• Vescica
• Cervice
• Canale vaginale
• Ovaie
• Utero

Caratteristiche

• Strutture vascolari cave compatibili con mezzi di contrasto (sulfato di bario, iodati, gadolinio, microbolle, ossido di ferro) e dispositivi interventistici (cateteri, guide).
• Cuore e polmoni dinamici: collegabili a pompe opzionali per simulare il movimento cardiorespiratorio per immagini dinamiche e ricerca.
• Dettagli del cuore battente:
  • Modello con movimento ciclico delle pareti
  • Camere riempibili d'acqua con minime sacche d'aria
  • Accessi IV per inserimento catetere
  • Pulsatilità 0–240 BPM
  • Due uscite 0–6 L/min (sistole/diastole)
  • Durata dell'impulso variabile 0–500 ms
  • Uscita di pressione arteriosa fino a 430 mmHg
  • Due attacchi valvolati CPC 3/8" (ingresso/uscita)
  • Controllo pompa opzionale con interfaccia touch
• Opzione polmoni ventilabili:
  • Polmoni gonfiabili dinamici fino a 60 cicli/min
  • Regolazione volume in incrementi di 1 mL (~1 L volume aria totale)
  • Controllo pompa opzionale con interfaccia touch
• Aspetto predefinito: ambra translucida; strato cutaneo disponibile su richiesta (personalizzabile).
• Piccole variazioni di aspetto possibili per caratteristiche dei materiali e tolleranze di produzione.

Incluso nell'ordine

• Phantom di contrasto femminile adulto
• Pompa cardiaca (opzionale)
• Pompa polmonare (opzionale)
• Manuale utente e istruzioni di montaggio
• Garanzia 2 anni e assistenza clienti illimitata
• Custodia rigida

Proprietà tecniche (soniche, densità, attenuazione, durezza, T2, texture)
Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm3] | Attenuazione a 2.25 MHz [dB/cm] | Durezza [Shore OO] | T2 [ms] | Texture
Tessuto cerebrale | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | SÌ
Sostanza bianca cerebrale | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | SÌ
Organi con texture (fegato, reni, ecc.) | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | VARIABILE
Organi senza texture (stomaco, intestini, ecc.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | NO
Tessuto corporeo | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | BASSO
Osso corticale | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
Osso trabecolare | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

Proprietà termiche del materiale che imita l'osso
Conduttività termica: 0.776 W/m·K
Capacità termica volumetrica: 1.040 MJ/m3·K
Diffusività termica: 0.746 mm2/s
Resistività termica: 1.289 m·K/W
Calore specifico: 0.978 J/g·°C
Velocità del suono: 3070 m/s

Valori HU del materiale che imita i tessuti (medi)
Tipo di tessuto | Valore HU (medio)
Tessuto cerebrale | -25
Tessuto corporeo | -25
Osso trabecolare | 800
Osso corticale | 1300
Aorta | 40
Vena cava | 40
Trachea | 80 (parte tissutale), -1000 (parte d'aria)
Polmoni | -850
Pancreas | 110
Diaframma | 80
Tessuti adiposi mammari | -25
Tessuti ghiandolari mammari | 35
Cervice | 50
Canale vaginale | 50

Tipo di tessuto | Valore HU (medio)
Milia | 110
Reni | 110
Vescica | 35
Parete rettale | 100
Parete del colon sigmoideo | 100
Cuore | 40
Fegato | 110
Cistifellea | 35
Stomaco | -850
Intestini (grande e piccolo) | 80 (parte tissutale), -1000 (parte d'aria)
Ovaie | 50
Utero | 50

Note
• Le strutture vascolari sono cave e progettate per la circolazione di mezzi di contrasto e l'inserimento di dispositivi interventistici.
• Compatibilità RM: i tempi di rilassamento T2 sono realistici per immagini T2; buoni risultati anche per immagini a densità di protoni. I valori T1 sono più corti (~100 ms) ma le sequenze T1 restano utilizzabili.
• Il funzionamento dinamico di cuore e polmoni richiede pompe opzionali per la simulazione del movimento.

Specifiche / Specifiche tecniche

• Nome commerciale: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• Modalità supportate: Raggi X, TC, RM (preferibile T2), Ecografia, angiografia, fluoroscopia, terapia protonica
• Compatibilità con contrasto: solfato di bario, agenti iodati, gadolinio, microbolle, ossido di ferro
• Accesso vascolare: vascolarizzazione cava per cateteri e guide
• Simulazione dinamica: pompe cardiache e polmonari opzionali (collegabili)
• Materiali principali: resina morbida a base di uretano; ossa sintetiche in composito epossidico rinforzato con ceramica
• Aspetto predefinito: ambra translucida; opzione pelle disponibile su richiesta
• Confezione: phantom, custodia rigida, manuale; pompe opzionali
• Garanzia: 2 anni
• Dimensioni appross.: 33 x 21 x 11 in; peso: ~83 lbs (spedito in case rigido su pallet; peso spedizione ~140 lbs)
• Prezzo indicato: 34,980 (valuta specificata separatamente)
