Phantom di calibrazione per MRI HD-C03

per ecografiaper scanner a raggi Xper radiografia

Panoramica

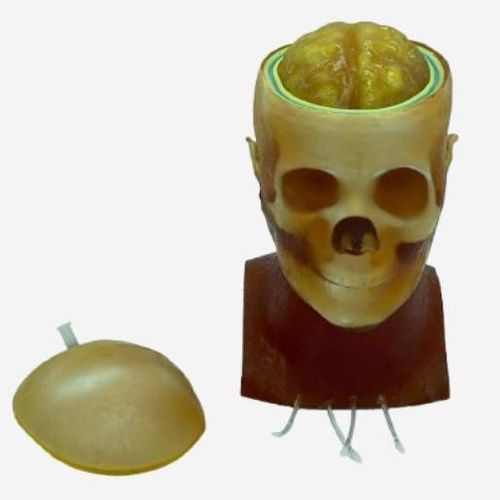

Il fantom testa adulta (dinamico, apribile) è visibile con ecografia, RM e radiografia/TC. Presenta un cervello sagomato anatomically in materiale poliuretanico ultra‑morbido e un cranio realistico a tre strati con strato diploico interno. Il fantom include vasi sanguigni realistici e un sistema ventricolare gonfiabile che può essere riempito con liquido.

Imaging e applicazioni
Il fantom è adatto per immagini RM pesate in T2 (i tempi di rilassamento T2 dei tessuti sono realistici) e fornisce ottimi risultati con metodi di imaging a densità protonica. Può essere acquisito anche con sequenze pesate in T1, sebbene i valori di T1 siano meno realistici (circa 100 ms). Il fantom può essere utilizzato per angiografia ed è compatibile con vari mezzi di contrasto: solfato di bario, agenti a base di iodio, gadolinio, microbolle e ossidi di ferro.

Anatomia e caratteristiche chiave

• Cranio con finestre temporali e suboccipitali per Doppler transcranico — calvaria apribile e rimovibile
• Parenchima cerebrale sagomato anatomically (sostanza grigia)
• Vasi cerebrali complessi incluso un Poligono di Willis incorporato (diametri interni dei vasi: 2 mm, 3 mm, 4 mm)
• Una biforcazione, una stenosi, due aneurismi
• Vasi collegati al collo con connettori plastici per il riempimento
• Intero sistema ventricolare (ventricoli laterali, terzo, quarto), gonfiabile e riempibile
• Segni di allineamento e materiale cutaneo acusticamente corretto

Preparazione e uso
Prima dell'acquisizione, riempire completamente i ventricoli con acqua o con l'agente di contrasto scelto tramite il tubo di riempimento sul retro del cervello. Dopo il riempimento, tappare il tubo con il tappo di silicone rimovibile. Per la scansione ecografica, riempire la cavità cranica con acqua (tramite siringa o versando dall'apertura posteriore) o immergere la testa in una vasca d'acqua ed eliminare le bolle d'aria tra cranio e cervello. Dopo i test, drenare e asciugare prima dello stoccaggio.

Aspetto
Aspetto predefinito: ambra traslucida. Opzione aspetto pelle disponibile su richiesta. Possono esserci piccole variazioni nell'aspetto dovute alle caratteristiche del materiale e alle tolleranze di produzione.

Proprietà tecniche (tabella selezionata)
Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm3] | Durezza [Shore 00] | T2 [ms] | Granulosità | Attenuazione a 2.25 MHz [dB/cm]
Osso corticale | 3000 ± 30 | 2.31 | N/A | N/A | N/A | 6.4 ± 0.3
Osso trabecolare | 2800 ± 50 | 2.03 | N/A | N/A | N/A | 21 ± 2
Tessuto cerebrale | 1400 ± 10 | 0.99 | 20 | 70 | SÌ | 1.0 ± 0.2
Pelle/Tessuto corporeo | 1400 ± 10 | 1.02 | 60 | 50 | NO | 1.7 ± 0.2

Proprietà termiche del tessuto simulante l'osso (selezione)
Conduttività termica: 0.776 W/m K | Calore specifico volumetrico: 1.040 MJ/m^3 K | Diffusività termica: 0.746 mm^2/s | Resistenza termica: 1.289 m K/W | Calore specifico: 0.978 J/g °C | Velocità del suono: 3070 m/s

Valori HU dei materiali simulanti tessuto (selezione)
N° | Tipo di tessuto | Valore HU (medio)
1 | Tessuto cerebrale | -25
2 | Osso trabecolare | 800
3 | Osso corticale | 1300
4 | Tessuto cutaneo | -25

Fantom testa - caratteristiche comparative selezionate
Caratteristica | Testa dinamica apribile | Testa statica | Testa dinamica | Testa standard
Cranio | ✓ | ✓ | ✓ | ✓
Calvaria apribile/rimovibile | ✓ | ✖ | ✖ | ✖
Ventricoli cerebrali | ✓ | ✖ | ✖ | ✓
Vasi cerebrali (incl. Poligono di Willis) | ✓ (2/3/4 mm) | ✖ | ✓ (2/3/4 mm) | ✖

Incluso nell'ordine (standard)

• Phantom testa adulta (dinamico, apribile)
• Manuale utente / istruzioni di montaggio
• Garanzia 2 anni
• Valigetta rigida per il trasporto

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Adult Head (Dynamic, Openable)
• SKU / codice prodotto: HD-C03
• Dimensioni del phantom: 12 x 9 x 7 pollici (circa)
• Dimensioni di spedizione: 23 x 14 x 10 pollici
• Peso del phantom: ~17 lbs; Peso di spedizione: ~22 lbs
• Ventricoli: volume totale 35 mL; diametro interno ~9.5 mm; diametro esterno ~15.1 mm; tubo collegato ~50 mm di lunghezza
• Vasi: diametri interni 2 mm (blu), 3 mm (verde), 4 mm (rosso)
• Materiale cerebrale: materiale mimante il tessuto a base di poliuretano ultra‑morbido (stabile nel tempo, non si asciuga)
• Cranio: struttura realistica a tre strati con diploe interna; materiali ossei sintetici in composito epossidico rinforzato in ceramica
• Rivestimento: i phantom standard sono rivestiti con uno strato protettivo in gomma di uretano più rigido (finitura lucida); il rivestimento aumenta la durezza Shore 00 misurata di ~30 punti
• Proprietà ecografiche: materiale cutaneo acusticamente corretto, velocità del suono e valori di attenuazione specificati per tipo di tessuto
• Proprietà RM: tempi di rilassamento T2 realistici (ottimizzati per imaging T2); imaging a densità di protoni con ottimi risultati; valori T1 ≈ 100 ms
• Compatibilità con mezzi di contrasto: compatibile con solfato di bario, agenti a base di iodio, gadolinio, microbolle e ossidi di ferro
• Caratteristiche: calvaria apribile e rimovibile, connettori plastici, segni di allineamento, vasi collegati al collo per il riempimento, aneurismi/stenosi/biforcazioni realistici
