Phantom di calibrazione per ecografia LG-A01

per MRIper scanner a raggi Xper radiografia

Panoramica del prodotto

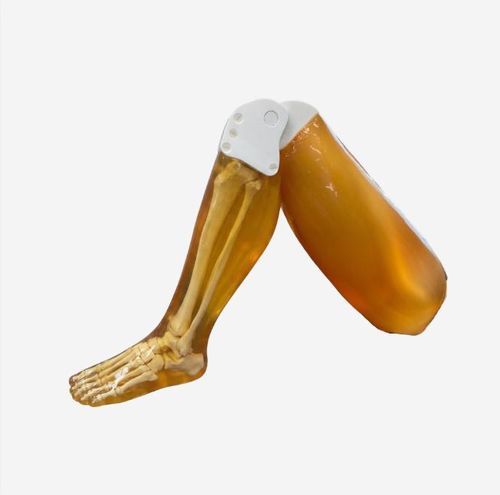

Il fantoccio gamba per adulto LG-A01 è un modello modulare progettato per formazione e test in raggi X, TC, ecografia e RM. Il modello comprende un'articolazione del ginocchio smontabile per un posizionamento realistico; la parte inferiore e superiore della gamba sono separabili per una gestione flessibile. Le ossa sintetiche sono realizzate con un composito brevettato che imita l'osso e fornisce una risposta d'immagine realistica su RX, TC, ecografia e RM. In RM i tessuti presentano valori di rilassamento T2 adatti alle sequenze pesate in T2 e forniscono buon contrasto in densità di protoni; i valori di T1 sono intorno a 100 ms. Le ossa sono inglobate in materiale che imita i tessuti, fornibile traslucido (ambra di default) o opaco. Leggeri scolorimenti o microfessure interne possono verificarsi durante la produzione e sono normali.

Anatomia

• Coscia (Femore)
• Articolazione del ginocchio
• Gamba (Tibia, Perone)
• Piede (Ossa delle dita)

Note sull'aspetto
Finitura standard: ambra traslucida. È disponibile un'opzione con strato cutaneo.

Proprietà tecniche
Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm³] | Durezza [Shore 00] | T2 [ms] | Valore Hounsfield | Attenuazione a 2.25 MHz [dB/cm]
Osso corticale | 3000 ± 30 | 2.31 | N/A | N/A | 1300 | 6.4 ± 0.3
Osso trabecolare | 2800 ± 50 | 2.03 | N/A | N/A | 800–1300 (media 800 indicata sotto) | 21 ± 2
Tessuto corporeo | 1410 ± 10 | 1.02 | 60 | 50 ms | ~25 | 1.7 ± 0.2

Proprietà termiche del materiale osso‑mimetico
Conduttività termica: 0.776 W/m·K
Capacità termica volumetrica: 1.040 MJ/m³·K
Diffusività termica: 0.746 mm²/s
Resistività termica: 1.289 m·K/W
Calore specifico: 0.978 J/g·°C
Velocità del suono: 3070 m/s

Valori HU dei materiali che imitano i tessuti
1 — Osso trabecolare — Valore HU (medio): 800
2 — Osso corticale — Valore HU (medio): 1300

Incluso nell'ordine

• Fantoccio gamba per adulto per X‑Ray/TC e RM (LG-A01)
• Manuale utente e istruzioni di assemblaggio
• Garanzia di 2 anni e supporto clienti

Dimensioni e peso
Phantom (tipico): Dimensioni 38 x 10 x 7 pollici; Peso ~27 lbs (circa)
Imballo di spedizione (tipico): Dimensioni 36 x 24 x 12 pollici; Peso ~35 lbs (circa)

Materiali

• Tessuti molli e organi: resina morbida a base di uretano
• Ossa sintetiche: composito epossidico rinforzato con ceramica brevettato

Caratteristiche / specifiche tecniche

• SKU: LG-A01
• Modalità di imaging: Raggi X, TC, Ecografia, RM
• Opzioni modello gamba: Solo ossa (default); Con muscoli
• Dimensioni del phantom (imballato): 36 × 24 × 12 in
• Dimensioni nette del phantom (esempio): 38 × 10 × 7 in
• Peso di spedizione (esempio): ~35 lbs; Peso phantom (circa): ~27 lbs
• Materiali: resina morbida a base di uretano (tessuti molli); composito epossidico rinforzato con ceramica (ossa)
• Valori di riferimento HU (TC): trabecolare ~800 HU; corticale ~1300 HU
• RM: valori di rilassamento T2 realistici per imaging pesato in T2; T1 ≈ 100 ms
• Garanzia: 2 anni
