Phantom di calibrazione per ecografia HD-C02

per scanner a raggi Xper MRIper radiografia

Panoramica

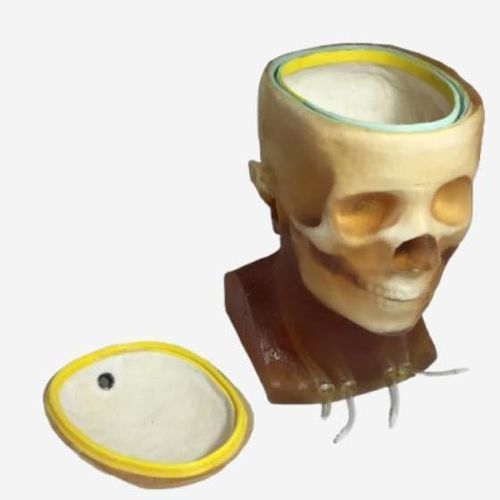

Il fantoma cranico adulto modulare HD-C02 è un fantoma apribile progettato per applicazioni Raggi X/TC, ecografia (US) e RM. La calvaria è apribile e rimovibile per consentire l'inserimento e la sostituzione di inserti cerebrali intercambiabili e moduli accessori. Materiali e geometria riproducono proprietà acustiche, radiologiche e di rilassamento MR per imaging statico e dinamico, formazione e QA.

Anatomia

• Fantoma del cranio — calvaria apribile e rimovibile
• Segni di allineamento per posizionamento riproducibile
• Materiale che simula la pelle con proprietà acustiche rappresentative
• Inserti cerebrali opzionali (sostanza grigia, ventricoli, lesioni, ematoma)

Confronto fantomi cranici (righe riepilogative)
Caratteristiche | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training, V1 Head | Hematoma Head | Openable Head
Cranio | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Calvaria apribile e rimovibile | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Colonna cervicale | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Materiale simulante la pelle | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Cervello (sostanza grigia) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Ventricoli | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Tumore cerebrale | ✖ | ✖ | ✖ | ✓ | ✖ | ✖ | ✖
Falce cerebrale | ✖ | ✖ | ✖ | ✓ | ✓ | ✓ | ✖
Sostanza bianca | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Vasi cerebrali (Circolo di Willis 2/3/4 mm) | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Una biforcazione | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Una stenosi | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Due aneurismi | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Connettori plastici | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Piccoli oggetti statici (0,5–3 mm) | ✖ | ✓ (0,5–3 mm) | ✖ | ✖ | ✖ | ✖ | ✖
Cavità d'aria realistiche / seno frontale | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Funzione ematoma | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖
Segni di allineamento | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓

Uso e procedura (Ecografia)
Per l'ecografia riempire la cavità cranica con acqua o un liquido di accoppiamento idoneo tramite siringa o apertura posteriore per eliminare sacche d'aria; in alternativa immergere il fantoma in una vasca e rimuovere le bolle tra cranio e inserto cerebrale. Dopo i test svuotare e asciugare prima della conservazione. Per TC/RM seguire i protocolli standard di posizionamento e acquisizione; i tessuti sono ottimizzati per contrasto RM ponderato T2 (T1 più corto, ~100 ms).

Incluso nell'ordine

• Fantoma cranico adulto (modulare) HD-C02
• Manuale utente e istruzioni di montaggio
• Garanzia 2 anni e supporto clienti
• Valigetta rigida di trasporto

Specifiche tecniche

• SKU: HD-C02
• Nome commerciale: Adult Head (Openable / Modular)
• Modalità: Raggi X / TC, Ecografia (US), RM (ottimizzato T2)
• Cranio: struttura realistica a tre strati (corticale + diploe/trabecolare + corticale)
• Cervello: rimovibile/inseribile (non incluso di serie; disponibile su richiesta)
• Aspetto: ambra translucida predefinita ; finitura pelle su richiesta
• Varianti disponibili: Modular (predefinito), Dynamic, Dynamic Openable, Static, Standard, Training V1, Hematoma, QC1
• Dimensioni tipiche: 12 x 9 x 7 in ; dimensioni spedizione: 23 x 14 x 10 in
• Pesi tipici: fantoma ≈ 17 lbs ; spedizione ≈ 22 lbs
• Materiali: resina morbida a base di urethane per tessuti molli ; composito epossidico rinforzato con ceramica per ossa sintetiche ; rivestimento protettivo in gomma di urethane
• Valori HU CT rappresentativi: trabecolare ~800 HU ; corticale ~1300 HU ; pelle ~‑25 HU
• Opzioni: inserti cerebrali, patologie (ematoma, tumori, ventricoli), inserti vascolari e piccoli oggetti statici disponibili
