Phantom di calibrazione per ecografia HD-A05

per scanner a raggi Xper MRIdi cervello

Panoramica del prodotto

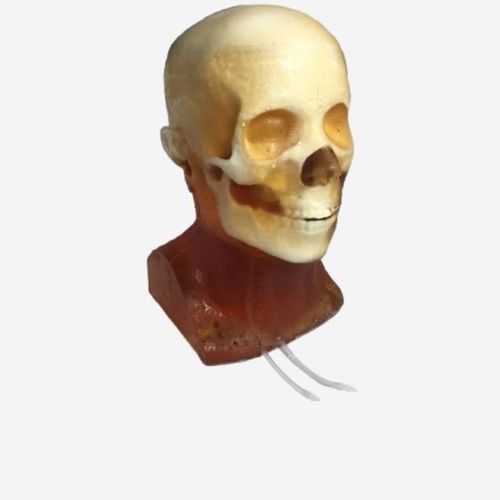

Il fantoma cranico per adulti (ematoma) HD-A05 è un phantom medico multimodalità progettato per TC (raggi X), ecografia (US) e RM. Riproduce l'anatomia cranica per formazione clinica e ricerca su traumi cranici, valutazione di ematomi, ictus e procedure vascolari. I ventricoli sono gonfiabili (35 mL ciascuno) e possono essere riempiti con liquidi o mezzi di contrasto per la simulazione.

Anatomia

• Cranio
• Colonna cervicale
• Cervello — sostanza grigia
• Falce cerebrale (falx cerebri)
• Ventricoli cerebrali (gonfiabili)
• Inserto ematoma
• Segni di allineamento
• Materiale cutaneo con proprietà acustiche corrette

Confronto dei phantom cranici (caratteristiche selezionate)
Features | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training V1 Head | Hematoma Head | Openable Head
Skull | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Openable and Removable Calvaria | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Cervical Spine | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Skin Mimicking Material | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Brain (Gray Matter) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Brain Ventricles | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Brain Vessels (Circle of Willis: 2mm, 3mm, 4mm) | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Hematoma (feature) | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖

Mezzi di contrasto compatibili

• Solfato di bario
• Agenti a base di iodio
• Agenti a base di gadolinio
• Microbolle
• Agenti a base di ossido di ferro

Ventricoli
I ventricoli sono gonfiabili, capacità 35 mL ciascuno; possono essere riempiti con acqua, soluzione salina o mezzi di contrasto per simulare condizioni intraventricolari.

Incluso nell'ordine

• Fantoma cranico per adulti (ematoma) HD-A05
• Manuale utente e istruzioni di assemblaggio
• Garanzia di 2 anni e supporto clienti illimitato
• Valigia rigida per il trasporto

Dimensioni e peso

• Dimensione del phantom: 12 x 9 x 7 pollici
• Peso del phantom: circa 17 lbs
• Dimensione di spedizione: 23 x 14 x 10 pollici
• Peso di spedizione: circa 22 lbs

Materiali

• Tessuti molli e organi: resina morbida a base di urethane
• Ossa sintetiche: composito epossidico rinforzato in ceramica

Specifiche tecniche

• SKU: HD-A05
• Denominazione commerciale: Adult Head (Hematoma)
• Brand: True Phantom Solutions
• Modalità compatibili: TC (raggi X), Ecografia (US), RM
• Ventricoli: gonfiabili, 35 mL ciascuno
• RM: tempi di rilassamento T2 realistici (ottimizzato per T2); buona risposta in densità di protoni; T1 ≈ 100 ms
• Varianti disponibili: Dynamic, Dynamic (Openable), Static, Standard, Training V1, Hematoma, QC1, Modular
• Aspetti disponibili: Amber Translucent, Skin
• Velocità tipica del suono nei tessuti molli: 1400 ± 10 m/s
• Densità materia cerebrale: ~0.99 g/cm³; Durezza ~20 (Shore 00); T2 ~70 ms; speckles: SÌ; attenuazione ultrasonica a 2.25 MHz ~1.0 ± 0.2 dB/cm
• Simulazione ematoma: velocità del suono ~1400 ± 10 m/s; densità 0.99 g/cm³; durezza ~20 (Shore 00); T2 ~70 ms; speckles: NO; attenuazione a 2.25 MHz ~1.0 ± 0.2 dB/cm
• Osso corticale: velocità del suono ~3000 ± 30 m/s; densità ~2.31 g/cm³; attenuazione a 2.25 MHz ~6.4 ± 0.3 dB/cm
• Osso trabecolare: velocità del suono ~2800 ± 50 m/s; densità ~2.03 g/cm³; attenuazione a 2.25 MHz ~21 ± 2 dB/cm
• Cute / tessuto corporeo: velocità del suono ~1400 ± 10 m/s; densità ~1.02 g/cm³; durezza ~60 (Shore 00 senza rivestimento protettivo); attenuazione a 2.25 MHz ~1.7 ± 0.2 dB/cm
• Rivestimento protettivo: i phantom standard sono rivestiti con gomma urethane più dura per protezione da graffi (il rivestimento aumenta la durezza misurata di ≈30 punti Shore 00)
• Proprietà termiche del tessuto osseo: conducibilità termica 0.776 W/m·K; calore specifico volumetrico 1.040 MJ/m³·K; diffusività termica 0.746 mm²/s; resistività termica 1.289 m·K/W; calore specifico 0.978 J/g·°C; velocità del suono ~3070 m/s
• Valori HU (TC) medi: Tessuto cerebrale ~‑25 HU; Osso trabecolare ~800 HU; Osso corticale ~1300 HU; Tessuto cutaneo ~‑25 HU
• Nota: possono verificarsi lievi variazioni di aspetto dovute a tolleranze di produzione e caratteristiche dei materiali.
