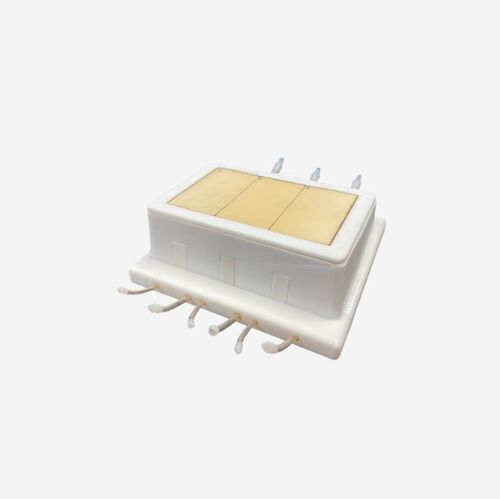

Phantom di calibrazione per ecografia DP-C01

per radiografiaper tomografiaper scanner a raggi X

Breve descrizione
Il Phantom Doppler DP-C01 è un phantom craniale parziale progettato per ricerca, sviluppo, formazione e test in imaging medico su raggi X/TC, ecografia (US) e RM. Riproduce una geometria cranica realistica con porosità interna e include canali vascolari interni che possono essere riempiti con acqua o fluidi che simulano il sangue.

Utilizzo e compatibilità
Il phantom è compatibile con agenti di contrasto e mezzi di imaging comuni, inclusi solfato di bario, agenti a base di iodio e gadolinio, microbolle e formulazioni a base di ossido di ferro. Sono disponibili opzioni di personalizzazione per adattare il phantom a protocolli sperimentali o di formazione specifici.

Caratteristiche

• Geometria di phantom craniale parziale
• Opzione di riempire la cavità cranica con materiale che simula il cervello con proprietà acustiche adeguate
• Canali vascolari interni
• Interfacce standard per tubi e connettori verso la rete vascolare
• Involucro compatto per integrazione e movimentazione
• Sottile pellicola protettiva sulla superficie del phantom
• Fili target integrati per registrazione e allineamento

Incluso nell'ordine

• Phantom Doppler (DP-C01)
• Manuale utente e istruzioni di montaggio
• Garanzia 2 anni e supporto clienti illimitato

Dimensioni e peso
Phantom: 8 x 6 x 4 pollici; Peso ≈ 1 lb.
Spedizione: 12 x 10 x 10 pollici; Peso spedizione ≈ 6 lbs.

Materiali

• Tessuti molli e organi: resina morbida a base di uretano
• Ossa sintetiche: composito epossidico rinforzato con ceramica

Proprietà tecniche
Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm3] | Attenuazione a 2.25 MHz [dB/cm]
Osso corticale | 3000 ± 30 | 2.31 | 6.4 ± 0.3
Osso trabecolare | 2800 ± 50 | 2.03 | 21 ± 2
Tessuto cerebrale | 1400 ± 10 | 0.99 | 1.0 ± 0.2
Tessuto cutaneo | 1400 ± 10 | 1.02 | 1.7 ± 0.2

Valori HU dei materiali che imitano i tessuti (media)
Tessuto cerebrale: -25
Osso trabecolare: 800
Osso corticale: 1300

Spessori delle sezioni
Sezione | Spessore corticale esterno [mm] | Spessore trabecolare [mm] | Spessore corticale interno [mm] | Spessore totale [mm]
A | 1.5 ± 0.2 | 1 ± 0.2 | 1.0 ± 0.2 | 3.5 ± 0.2
B | 1.5 ± 0.2 | 2 ± 0.2 | 1.0 ± 0.2 | 4.5 ± 0.2
C | 2.5 ± 0.2 | 3 ± 0.2 | 1.0 ± 0.2 | 6.5 ± 0.2

Note
Possono verificarsi piccole variazioni di aspetto o di valori misurati a causa delle caratteristiche dei materiali e delle tolleranze di produzione. Il phantom può essere modificato per soddisfare requisiti applicativi specifici.

Caratteristiche / Specifiche tecniche

• SKU: DP-C01
• Denominazione commerciale (modello): Doppler Phantom
• Marca: True Phantom Solutions
• Modalità previste: X‑Ray, CT, Ultrasound (US), MRI
• Opzioni di riempimento: acqua o fluidi che imitano il sangue
• Mezzi di contrasto compatibili: solfato di bario, a base di iodio, a base di gadolinio, microbolle, a base di ossido di ferro
• Dimensione phantom: 8 x 6 x 4 pollici; peso ≈ 1 lb
• Dimensione spedizione: 12 x 10 x 10 pollici; peso spedizione ≈ 6 lbs
• Materiale tessuti molli: resina morbida a base di uretano
• Materiale osso sintetico: composito epossidico rinforzato con ceramica
• Esempi acustici: velocità del suono osso corticale 3000 ± 30 m/s; tessuto cerebrale 1400 ± 10 m/s
• Esempi di densità: osso corticale 2.31 g/cm3; tessuto cerebrale 0.99 g/cm3
• Esempi di attenuazione a 2.25 MHz: osso corticale 6.4 ± 0.3 dB/cm; tessuto cerebrale 1.0 ± 0.2 dB/cm
• Medie HU: tessuto cerebrale -25; osso trabecolare 800; osso corticale 1300
