Phantom di calibrazione per scanner a raggi X HD-A03

per ecografiaper radiografiaper MRI

Panoramica

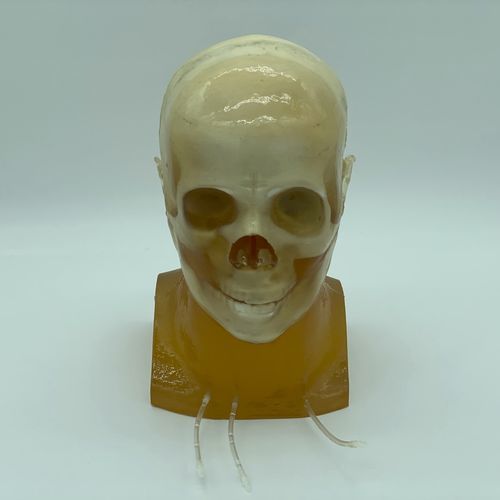

Il fantoma testa adulto (Standard) riproduce l'anatomia media della testa umana maschile per imaging multimodale (ecografia, RM, raggi X/TC). I materiali includono poliuretano ultra‑morbido per il parenchima cerebrale e un cranio a tre strati con diploe. Sono inclusi ventricoli gonfiabili che possono essere riempiti con liquido per la validazione di procedure e immagini.

Anatomia

• Cranio
• Cervello
  • Sostanza grigia
  • Ventricoli cerebrali (laterali, terzo, quarto)
  • Tumore cerebrale (opzione)
  • Falce cerebrale (Falx cerebri)
  • Vasi cerebrali (incluse caratteristiche del circolo di Willis)
  • Una biforcazione
  • Vasi collegati al collo
• Segni di allineamento
• Materiale cutaneo con proprietà acustiche corrette

Caratteristiche di imaging e funzionali
Progettato per la validazione angiografica e la valutazione della qualità delle immagini multimodali. I ventricoli sono gonfiabili e riempibili (35 mL ciascuno). Compatibile con i comunI mezzi di contrasto: solfato di bario, a base di iodio, a base di gadolinio, microbolle e agenti a base di ossido di ferro. I materiali che imitano i tessuti per la RM presentano valori realistici di T2 (adatti a sequenze T2‑pesate e imaging di densità protonica); i valori di T1 sono più bassi (~100 ms) e meno rappresentativi. Utilizzabile con TC (valori HU forniti) e con ecografia diagnostica (proprietà acustiche specificate).

Ventricoli (dettagli geometrici)
Diametro interno: 9,5 mm | Diametro esterno: 15,1 mm | Tubo collegato ai ventricoli: ~50 mm di lunghezza | Capacità dei ventricoli: 35 mL ciascuno (gonfiabili e riempibili)

Confronto fantomi testa (matrice delle caratteristiche selezionate)
Caratteristiche | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training, V1 Head | Hematoma Head | Openable Head
Cranio | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Calvaria apribile e rimovibile | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Colonna cervicale | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Materiale che imita la pelle | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Cervello (sostanza grigia) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Ventricoli cerebrali | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Tumore cerebrale | ✖ | ✖ | ✖ | ✓ | ✖ | ✖ | ✖
Falce cerebrale | ✖ | ✖ | ✖ | ✓ | ✓ | ✓ | ✖
Sostanza bianca | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Vasi cerebrali | ✓ (2mm,3mm,4mm circolo di Willis) | ✖ | ✓ (2mm,3mm,4mm circolo di Willis) | ✓ | ✖ | ✖ | ✖
Una biforcazione | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Una stenosi | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Due aneurismi | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Vasi collegati al collo | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Connettori plastici | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Piccoli oggetti statici | ✖ | ✓ (0,5mm,1mm,2mm,3mm) | ✖ | ✖ | ✖ | ✖ | ✖
Cavità d'aria realistiche | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Segni di allineamento | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Seno frontale con spazi aerei | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Ematoma (opzione) | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖

Proprietà tecniche (acustica / RM / ultrasuoni / TC)

• Osso corticale — Velocità del suono: 3000 ± 30 m/s | Densità: 2,31 g/cm³ | Durezza: N/A (Shore 00) | T2: N/A | Attenuazione a 2,25 MHz: 6,4 ± 0,3 dB/cm
• Osso trabecolare — Velocità del suono: 2800 ± 50 m/s | Densità: 2,03 g/cm³ | Durezza: N/A | T2: N/A | Attenuazione a 2,25 MHz: 21 ± 2 dB/cm
• Tessuto cerebrale — Velocità del suono: 1400 ± 10 m/s | Densità: 0,99 g/cm³ | Durezza: 20 (Shore 00) | T2: 70 ms | Attenuazione a 2,25 MHz: 1,0 ± 0,2 dB/cm
• Tumore — Velocità del suono: 1400 ± 10 m/s | Densità: 1,01 g/cm³ | Durezza: 30 (Shore 00) | T2: 65 ms | Attenuazione a 2,25 MHz: 1,2 ± 0,2 dB/cm
• Pelle / tessuti corporei — Velocità del suono: 1400 ± 10 m/s | Densità: 1,02 g/cm³ | Durezza: 60 (Shore 00, senza rivestimento protettivo) | T2: 50 ms | Attenuazione a 2,25 MHz: 1,7 ± 0,2 dB/cm

Valori tecnici aggiuntivi

• Conduttività termica del tessuto osseo simulato: 0,776 W/m·K
• Capacità termica volumetrica: 1,040 MJ/m³·K
• Diffusività termica: 0,746 mm²/s
• Resistività termica: 1,289 mK/W
• Calore specifico: 0,978 J/g·°C
• Velocità del suono (osso): 3070 m/s

Valori HU dei materiali che imitano i tessuti (media TC)

• Tessuto cerebrale: -25 HU
• Osso trabecolare: 800 HU
• Osso corticale: 1300 HU
• Tessuto cutaneo: -25 HU

Note
Tutti i fantomi standard sono rivestiti con uno strato protettivo più duro in gomma poliuretanica per migliorare l'aspetto e la resistenza ai graffi; questo rivestimento aumenta la durezza Shore 00 misurata di circa 30 punti rispetto al materiale non rivestito. Possono verificarsi piccole variazioni visive dovute alle caratteristiche dei materiali e alle tolleranze di produzione.
