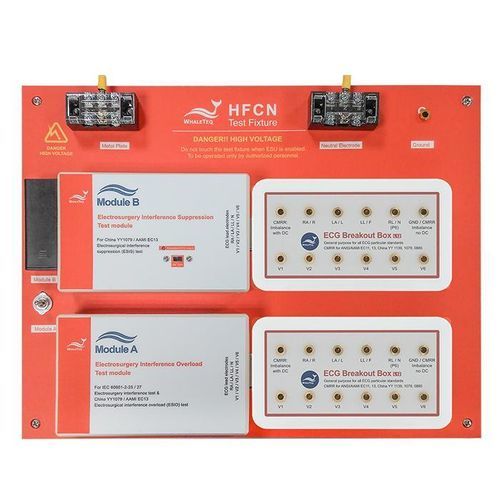

Tester di sicurezza elettrica HFCN

di segnaleper elettrobisturi

Panoramica
Il banco prova HFCN è una rete di accoppiamento ad alta frequenza progettata per i test di interferenza in elettrochirurgia (ESIO/ESIS) e per la verifica di conformità a IEC 60601, China YY1079 e AAMI EC13. Integra due moduli di test e una breakout box per riprodurre l'impedenza cutanea e fornire un percorso di simulazione ECG per misure standardizzate.

Punti chiave

• Configurazione a doppio modulo (Modulo A e Modulo B) per funzioni separate ESIO/ESIS e simulazione ECG
• Circuito di impedenza cutanea integrato: 51 kΩ / 47 nF (C0G) per simulare il percorso paziente
• Simulatore ECG nel Modulo B che genera segnali di 1 mV ±10% per i test ESIS
• Elevata capacità di potenza: potenza nominale >300 W; resistori di potenza non induttivi 200 W/pezzo
• Bassa induttanza dei resistori (<5 μH) e ampia banda DC–100 MHz
• Compatibile con breakout box BB-C1 e strumenti WhaleTeq SECG 4.0 / MECG 2.0

Specifiche
Norme: IEC 60601-2-25/-2-27/-2-49:2011 Clausola 202.6.2.101 (interferenza in elettrochirurgia); China YY1079:2008 Clausola 5.2.8.13; AAMI EC13:2002 Clausola 5.2.9.14 (ESIO/ESIS). Potenza nominale: >300 W. Induttanza resistore: <5 μH. Gamma di frequenza: DC a 100 MHz. Resistori di potenza: non induttivi, tolleranza ±5%, TCR ±100 ppm/°C, 200 W per pezzo. Simulazione impedenza cutanea: resistore 51 kΩ ±5%; condensatore 47 nF ±5% (C0G). Simulatore ECG (Modulo B): ampiezza 1 mV ±10%; larghezza impulso 75 ms ±10%; frequenza 73 ±3 bpm.

Informazioni d'ordine
Codice: 100-HF00101. Modello: HFCN — rete di accoppiamento ad alta frequenza per test di interferenza in elettrochirurgia. Confezione standard: modulo di test A, modulo di test B e breakout box (BB-C1).

Servizio di taratura opzionale ed estensione garanzia
Codice: YY0007 — Modello C3: servizio di taratura per 3 anni (intervallo di taratura 1 anno). Codice: YY0008 — Modello R3: estensione garanzia limitata da 1 a 3 anni.

Specifiche tecniche

• Copertura normativa: IEC 60601-2-25/-2-27/-2-49:2011 Clausola 202.6.2.101; China YY1079:2008 Clausola 5.2.8.13; AAMI EC13:2002 Clausola 5.2.9.14 (ESIO/ESIS)
• Potenza nominale: >300 W
• Induttanza resistore: <5 μH
• Gamma di frequenza: DC a 100 MHz
• Resistori di potenza: non induttivi, tolleranza ±5%, TCR ±100 ppm/°C, 200 W per pezzo
• Simulazione impedenza cutanea: 51 kΩ resistore (±5%), 47 nF condensatore (±5%, C0G)
• Simulatore ECG (Modulo B): 1 mV ±10% ampiezza; 75 ms ±10% larghezza impulso; 73 ±3 bpm
• Confezione: modulo di test A, modulo di test B, breakout box (BB-C1)
