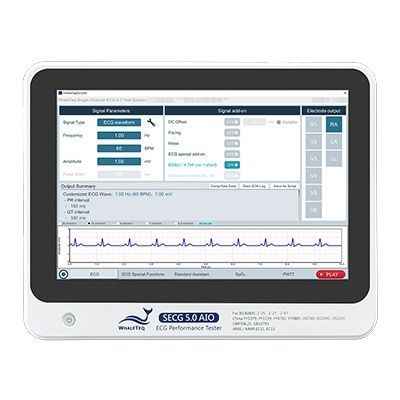

Tester per dispositivi medici SECG 5.0 AIO

O2di segnalemultiparametrico

Overview
Progettato per ingegneri hardware e di sistema, il SECG 5.0 AIO è un simulatore autonomo di parametri vitali multipli che genera segnali ECG analogici precisi e a basso rumore e supporta la sovrapposizione di respirazione, pacing, offset DC e simulazioni di rumore elettrico per riprodurre scenari di monitoraggio realistici. Con moduli PPG WhaleTeq può generare segnali SpO2/PPG sincronizzati per test PWTT/PWV. Supporta test di conformità tramite Standard Assistant Software e fornisce un SDK per automazione e integrazione personalizzata.

Key functions

• Uscita di diversi tipi di forme d'onda: ECG, seno, triangolare, quadrata, esponenziale, impulso rettangolare, impulso triangolare e offset DC
• Parametri ECG regolabili: ampiezze e durate P/QRS/T, intervalli PR/QT, deviazione ST
• Simulazione respiratoria basata su impedenza con modulazione di baseline, ampiezza e frequenza (modulo respirazione opzionale amplia la gamma)
• Simulazione rumore NST: artefatti da movimento elettrodo, deriva di baseline, rumore muscolare; guadagno regolabile e frequenze di rete/rumore bianco selezionabili
• Modalità simulazione lead‑off per test di rilevamento derivazioni (lead‑on, 10 MΩ, 20 MΩ, open)
• Sequenze di test automatizzate: automazione pacing, scansioni frequenza/FC e sequenze di test automatiche
• Riproduzione dati grezzi: riproduzione di database ECG clinici o definiti dall'utente per validazione algoritmi
• Standard Assistant Software: voci di test di conformità tabellari per IEC e altre norme (opzionale)
• Supporto PPG: moduli PPG opzionali per test SpO2 e PWTT con regolazioni AC/DC/PI

Highlights

• Operazione standalone con touchscreen e isolatore integrato per ridurre il rumore legato al PC
• Supporto completo per norme internazionali e regionali applicabili ai test ECG/PPG
• SDK fornito per automazione flessibile e integrazione nei flussi di verifica
• Moduli opzionali (Respiration, PPG reflectance/transmittance) per estendere le capacità di test multi‑parametro

Package (standard)

• Consolle principale SECG 5.0 AIO x1
• Alimentatore x1
• Terminale compound x12
• Cavo USB x1
• Cavo RCA a BNC x2
• Cavo di messa a terra x1
• Pacchetto di protezione x1

Documentation & Software (examples)

• Datasheet e manuale utente disponibili
• Download: applicazione APK/AP, firmware, SDK e note di rilascio

Technical specifications (selected)

• Accuratezza uscita principale: ±1% per ampiezze ≥ 0.5 mVpp
• Risoluzione DAC: 0.63 µV
• Accuratezza frequenza / ripetizione impulsi: ±0.5%
• Accuratezza durata impulso/temporizzazione (escl. pacing): ±0.5 ms; accuratezza durata ECG: ±0.5 ms
• Accuratezza larghezza impulso pacing: ±5 µs; range ampiezza pacing ±2 mV a ±700 mV secondo specifica
• Frequenza di campionamento: 10 kHz ±0.05% (ECG); riproduzione dati grezzi fino a 20 kHz
• Offset DC: fisso 300 mV ±1%; variabile fino a ±1000 mV ±1% (può includere piccolo rumore)
• Range parametri ECG: ampiezza P 0–2 mV (passo 0.01); QRS -20–20 mV; durata QRS 5–200 ms; PR 0–200 ms; QT 100–900 ms; FC 1–360 BPM
• Range frequenze impulsi: 0.05–5.00 Hz (a seconda del tipo)
• Tipi di rumore NST e guadagno: movimento elettrodo, deriva di baseline, rumore muscolare; guadagno 0.1–10; frequenze di rete e rumore bianco selezionabili
• Respirazione (con modulo opzionale): velocità 1–200 BrPM; selezioni impedenza e controllo ΔΩ fine; selezione apnea; riproduzione dati respirazione supportata con modulo
• SpO2 / PPG (con modulo PPG): FC 10–300 BPM; SpO2 1%–100% accuratezza ±1% + accuratezza DUT; livelli LED AC/DC e PI regolabili
• Modalità PWTT: differenza temporale 0–5999 ms (passo 1 ms), accuratezza ±1 ms; sincronizzazione ECG/PPG per scenari PWTT
• Supporto conformità: assiste nei test IEC 60601‑2‑25, IEC 60601‑2‑27, IEC 60601‑2‑47 e normative regionali; Standard Assistant Software fornisce voci tabellari (software venduto separatamente)
