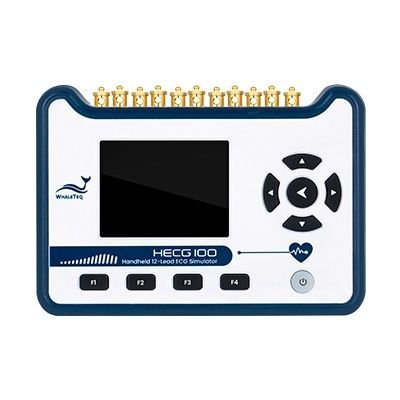

Tester di sicurezza elettrica HECG100

di segnaleper elettrocardiagramma (ECG)automatico

Panoramica
L'HECG100 è un simulatore ECG portatile a 12 derivazioni progettato per R&S e test di conformità dei dispositivi medici. Offre riproduzione di forme d'onda cliniche da microSD estraibile, sequenze di test automatiche, compatibilità EMI/EMS e batteria ricaricabile per ridurre le interferenze di rete durante i test EMC.

Funzioni

• Riproduzione dati grezzi: memorizzazione e riproduzione di dati ECG personalizzati su microSD inclusa (32 GB); output di un canale primario e derivazione delle altre derivazioni mediante rapporti fissi rispetto a Lead II.
• Test rapidi automatizzati: creare ed eseguire sequenze di test personalizzate senza programmazione per velocizzare la verifica e ridurre errori di setup.
• Segnali avanzati e add‑on: database integrato di 32 aritmie; offset DC, iniezione di rumore, pacing e simulazione della respirazione sovrapponibili alle forme d'onda ECG.
• Avvio rapido: boot ed esecuzione di test personalizzati in pochi secondi per un flusso di lavoro efficiente.
• Progettazione compatibile EMC: include la forma d'onda CAL20110 richiesta da IEC 60601‑2‑25; utilizzabile vicino al DUT in modalità batteria.
• Terminali elettrodo protetti ESD: protezione fino a 8 kV (contatto) e 15 kV (aria).
• Lunga autonomia: fino a 8 ore in uso normale e fino a 12 ore in modalità risparmio energetico.
• Resistenza agli urti: conforme al test di caduta libera IEC 60068‑2‑31.
• Ricarica flessibile: ricarica USB‑C (supporto USB‑PD) o adattatore DC esterno.

Punti salienti

• Le sequenze automatizzate riducono configurazioni ripetitive ed errori umani.
• Riproduzione di dati clinici per una valutazione realistica delle prestazioni del dispositivo.
• Add‑on di segnale (offset DC, rumore, pacing, respirazione) per simulare condizioni reali.

Conformità (EMC / Sicurezza)

• EMI/EMC: conforme a FCC EMC P15B e EN61326‑1.
• ESD: conforme IEC 61000‑4‑2 — 8 kV contatto, 15 kV aria.
• Sicurezza: progettato per soddisfare IEC/EN61010‑1 e per operare accanto al DUT durante i test IEC 60601‑1‑2 in modalità batteria.

Ordine / Confezione (Standard)

• Modello: HECG100 (Simulatore ECG portatile 12 derivazioni)
• Contenuto confezione: HECG100 ×1; cavo RCA‑BNC (60 cm, nero) ×1; cavo USB Type‑C to Type‑C (44 cm, nero) ×1; microSDHC 32 GB ×1

Accessori opzionali

• Adattatore di alimentazione DC 12 V
• Cavo RCA maschio a BNC (60 cm, nero)
• Cavo USB Type‑C to Type‑C (44 cm, nero)
• microSDHC 32 GB

Documentazione e strumenti (disponibili)

• Datasheet
• Manuale utente
• Note di rilascio per lo strumento di aggiornamento
• Strumento di aggiornamento firmware (archivio software)

Specifiche / Dati tecnici

• Precisione frequenza cardiaca: ±1%
• Precisione ampiezza: ±2%
• Precisione frequenza / ripetizione impulso: ±1%
• Precisione durata impulso (escl. pacing): ±0,5 ms
• Precisione durata ECG: ±0,5 ms
• Precisione larghezza impulso pacing: ±5 μs
• Precisione ampiezza impulso pacing: ≤2 mV: ±0,3% ; >2 mV: ±10%
• Caratteristiche impulso pacing: tempo salita/discesa 5 μs ; overshoot <1% ; tempo di assestamento <1%
• Tolleranza condensatore: ±5%
• Frequenza di campionamento: 10 kHz ±0,05%
• Intervallo ampiezza uscita RCA: uscita elettrodo ECG ×1000, max 10 V
• Precisione ampiezza uscita RCA: ±1% per ampiezze ≥0,5 Vpp
• Rapporti derivazioni (rif. Lead II = 100): I 70 ; II 100 ; III 30 ; V1 24 ; V2 48 ; V3 100 ; V4 120 ; V5 112 ; V6 80
• Distorzione armonica totale: 5%
• Rapporto segnale/rumore: ≥60 dB
• Offset DC: ±1% fisso o selezionabile ±300 / ±500 / ±1000 mV (può includere fino a 50 μVpp di rumore)
• Simulazione respirazione: impedenza basale ±5% ; variazione ΔΩ ±(5% dell'impostazione) + 0,05 Ω
• Preset ECG: frequenza 10–300 BPM ; ampiezza 0,1–5 mVpp ; deviazione ST −0,6 a 0,6 mV
• Impulsi ausiliari: sinusoide/triangolo/quadrato/rettangolo con preset multipli
• Add‑on: offset DC, pacing (1–100 mV, 0,1–3 ms), drift (triangolo 0,1 Hz, 4 mVpp), rumore (50/60 Hz, white 1–10 mVpp), respirazione (15/20/30/40 BrPM), impedenze 500/1000/1500 Ω, variazioni 1/2/5 Ω, apnea 12s/22s/32s/continua/off
• Riproduzione dati grezzi: sample rate max 10 kHz ; riproduzione ripetuta supportata ; microSD rimovibile inclusa (32 GB)
• Temperatura: funzionamento 10°C–40°C ; stoccaggio 0°C–50°C
• Umidità: 10%–90% non condensante
• Altitudine: fino a 2000 m
• Comunicazioni: USB Type‑C
• Alimentazione: 5 V DC ; caricabatteria: 5 V, 1 A
• Durata batteria: fino a 12 h (modalità risparmio)
• Meccanica: scocca ABS ; dimensioni (L×P×A) 18,0 × 12,8 × 5,5 cm ; peso 950 g
• Capacità dati: microSD 32 GB inclusa
• Norme EMC: FCC EMC P15B ; CE: EN61326‑1 ; conformità IEC 61000‑4‑2/‑3/‑6/‑8
