Tester di sicurezza elettrica MECG 2.0

di segnaledi tensioneper elettrocardiagramma (ECG)

Panoramica
Il riproduttore di database ECG MECG 2.0 fornisce in uscita simultanea segnali analogici su fino a 8 canali e supporta il sistema ECG a 12 derivazioni per la verifica di algoritmi e test dei dispositivi. Progettato per ingegneri di sistema e software impegnati in R&S, conformità e validazione di algoritmi diagnostici. Include segnali di test conformi alle norme mediche e può caricare/riprodurre direttamente database ECG comuni. Conforme alle norme mediche internazionali: IEC 60601-2-25, IEC 60601-2-47, ANSI/AAMI EC57, YY0782 e YY0885.

Funzionalità principali

• Uscita analogica simultanea su 8 canali per la verifica di sistemi ECG a 12 derivazioni.
• Database integrati conformi a standard medici (es. CTS, CSE) e compatibilità con formati di file ECG standard (EDF, AHA, CSE).
• Importazione/riproduzione diretta di database di ricerca comuni (MIT, CU, NST, ESC) senza conversione di formato.
• Riproduzione di dati grezzi per riprodurre forme d'onda cliniche o definite dall'utente per la verifica delle prestazioni degli algoritmi e per dataset di addestramento AI.
• SDK fornito per test automatizzati, controllati da script e riproduzione batch.
• Funzione di replay comandi per generare, modificare e salvare script di test per procedure ripetibili.

Punti salienti

• Frequenza di campionamento: 1 kHz su 8 canali per una riproduzione accurata delle forme d'onda.
• Alta risoluzione di uscita: l'opzione MECG 2.0 (2020) migliora la risoluzione a 0,15 μV per riprodurre con precisione caratteristiche sottili del segnale (es. ECG fetale, variazioni del segmento ST).
• Basso rumore di uscita adatto alla verifica dei filtri diagnostici (<5 μV livello di rumore in uscita).

Ordinazione / Contenuto del pacchetto (sistema di test standard MECG 2.0)

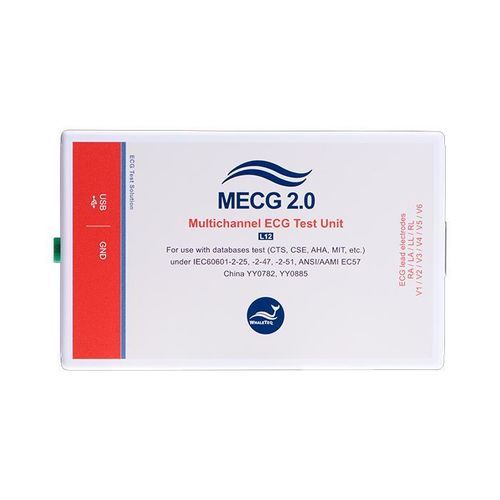

• Modello: MECG 2.0 (simulatore ECG multicanale con DAC a 16 bit per 12 derivazioni: RA, LA, LL, N, V1–V6).
• Inclusi: MECG 2.0 × 1; Breakout box (BB-C1) × 1; Fermacavo × 12; Cavo USB × 1; Cavo di messa a terra × 1.
• Add-on software opzionale: riproduzione formato EDF con PhysioNet Non‑Invasive Fetal ECG Database (codice HC0-ME0D001).
• Accessorio opzionale: isolatore USB per ridurre il rumore di alimentazione del PC (codice 100-OT00001).
• Pacchetti opzionali di taratura e garanzia disponibili (codici YY0007, YY0008).

Documentazione e strumenti

• Pacchetto software, datasheet e manuale utente disponibili nella documentazione di prodotto.
• SDK disponibile per test automatizzati e integrazione con applicazioni sviluppate dall'utente.

Specifiche / Dati tecnici

• Canali di uscita: 8 uscite (alimentano 10 elettrodi; visualizzate come 12 derivazioni nel dispositivo in prova).
• Precisione di tensione: Per MECG 2.0: ±1% per valori ≥ 500 μV e ±5 μV per valori < 500 μV. Per MECG 2.0 (2020): ±1% per valori ≥ 100 μV e ±5 μV per valori < 100 μV.
• Risoluzione tensione di uscita: 2,4 μV per MECG 2.0; 0,15 μV per MECG 2.0 (2020).
• Campo di tensione in uscita: ±5 mV (ampiezza tipica database/ECG +5 mV a -5 mV).
• Livello di rumore in uscita (0–150 Hz): <5 μV.
• Precisione temporale: ±1% (progetto di sistema migliore di 0,1% utilizzando riferimento a cristallo 100 ppm).
• Frequenza di campionamento: 1 kHz (8 canali).
• Alimentazione: alimentazione USB (5 V, 0,2 A).
• Ambiente operativo: 15–30 °C; 10–95% UR.
