Panoramica

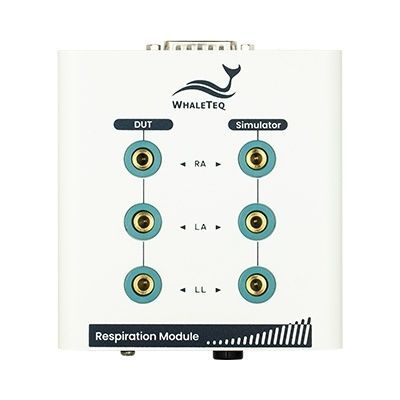

Il Modulo di respirazione estende la capacità di simulazione dei segnali respiratori per impedenza del SECG 5.0 AIO Multi Vital Sign Simulator, coprendo una gamma di baseline più ampia e una risoluzione di variazione superiore. È progettato per la verifica e la convalida degli algoritmi di misurazione respiratoria e dei sistemi di elaborazione del segnale dei monitor paziente.

Punti chiave

• Estende la gamma di baseline respiratoria del SECG 5.0 AIO da 500Ω–2500Ω a 100Ω–4500Ω.
• Migliora la risoluzione delle variazioni di impedenza a 0.0Ω–10.0Ω (passo minimo 0.05Ω entro 0.0Ω–5.0Ω).
• Riproduzione di dati grezzi: carica e riproduce forme d'onda registrate clinicamente o definite dall'utente. Nota: la simulazione respiratoria è supportata solo in modalità ECG su SECG 5.0 AIO.

Ordine e contenuto del pacco

• Codice pezzo: 100-EC00006
• Codice modello: Respiration module
• Nome modello: Respiration Module
• Contenuto del pacco: Modulo di respirazione x1; Terminale composito x5; Cavo BNC (banana maschio a banana maschio, 31,5 cm, rosso) x3; Cavo BNC (banana maschio a banana maschio, 31,5 cm, nero) x1; Cavo DB15 (maschio a femmina, 30 cm) x1; Cavo di messa a terra (clip a coccodrillo a terminale ad anello, 100 cm) x1

Parametri respiratori (sintesi)

• Frequenza: 1–200 BrPM (passo 1 BrPM)
• Rapporto inspirazione:espirazione: 1:1, 1:2, 1:3, 1:4, 1:5
• Variazioni di impedenza (ΔΩ): 0.0–5.0Ω (passo 0.05Ω); 5.0–10.0Ω (passo 0.1Ω)
• Precisione della variazione: ±(2% dell'impostazione + 0.1Ω)
• Valori di baseline impedenza selezionabili: 100, 200, 500, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 Ω
• Precisione baseline: ±2%
• Derivazioni respiratorie: RA, LA, LL
• Selezione apnea: 1–60 s/min.
• Opzioni rumore aggiuntivo: 50, 60, 100, 120, 150, 180, 200, 240 Hz; rumore bianco
• Ampiezza: 0.01–5 mV (passo 0.01 mV)
• Frequenza di campionamento riproduzione dati grezzi: fino a 10 kHz (supporta forme d'onda ECG combinate e segnali respiratori per impedenza)
• Modulazione onda (baseline / ampiezza / frequenza): 0–16% (passo 1%)

Accessori opzionali (informazioni d'ordine)

• K22-0300201 — Cavo BNC (banana maschio a banana maschio) (31,5 cm) (rosso)
• K22-0300301 — Cavo BNC (banana maschio a banana maschio) (31,5 cm) (nero)
• K28-0300301 — Cavo DB15 (maschio a femmina) (30 cm)
• K29-1000801 — Cavo di messa a terra (clip a coccodrillo a terminale ad anello) (100 cm)
• N54-0120013 — Terminale composito

Specifiche tecniche

• Codice pezzo: 100-EC00006
• Nome modello: Respiration Module
• Prodotto compatibile: SECG 5.0 AIO Multi Vital Sign Simulator (simulazione respiratoria supportata in modalità ECG)
• Intervallo frequenza respiratoria: 1–200 BrPM (passo 1 BrPM)
• Rapporti inspirazione:espirazione supportati: 1:1, 1:2, 1:3, 1:4, 1:5
• Valori baseline di impedenza: 100–4500 Ω (selezionabili)
• Risoluzione variazione impedenza: 0.0–5.0Ω (passi 0.05Ω); 5.0–10.0Ω (passi 0.1Ω)
• Precisione variazione: ±(2% dell'impostazione + 0.1Ω)
• Precisione baseline: ±2%
• Derivazioni supportate: RA, LA, LL
• Selezione apnea: 1–60 s/min.
• Opzioni rumore e rumore bianco selezionabili
• Intervallo ampiezza segnale: 0.01–5 mV (passo 0.01 mV)
• Frequenza di campionamento riproduzione: fino a 10 kHz
• Modulazione d'onda: baseline/ampiezza/frequenza 0–16% (passo 1%)
• Contenuto del pacco: Modulo di respirazione x1; Terminale composito x5; Cavi BNC (rosso x3, nero x1); Cavo DB15 x1; Cavo di messa a terra x1
