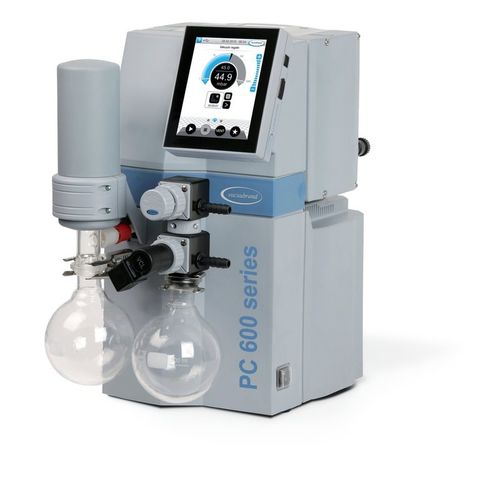

Pompa a vuoto per evaporatori rotanti PC 611 select

da laboratorioa diaframmamultistadio

Panoramica

• Controller di vuoto VACUU·SELECT con interfaccia grafica che semplifica le operazioni di laboratorio
• Applicazioni predefinite per risparmiare tempo e garantire risultati riproducibili
• Editor di applicazioni (drag‑and‑drop) per creare sequenze di processo personalizzate
• Progettato per le esigenze di vuoto tipiche dei solventi ad alto punto di ebollizione
• Consente il funzionamento parallelo di due applicazioni di vuoto indipendenti con una sola pompa

Descrizione
La PC 611 select è un'unità di pompaggio chimica basata sulla pompa a membrana MD 4C NT a tre stadi. È studiata per processi di evaporazione con solventi ad alto punto di ebollizione e per pilotare due applicazioni esigenti in parallelo con una sola pompa. Una presa di vuoto è controllata elettronicamente tramite il controller VACUU·SELECT integrato e una valvola solenoide; la seconda presa è regolata manualmente tramite una valvola di controllo a membrana. Entrambe le prese sono dotate di valvole di non ritorno integrate per evitare contaminazioni incrociate e interferenze reciproche. Il separatore d'ingresso in vetro con rivestimento protettivo impedisce l'ingresso di particelle e gocce e prolunga la vita utile della pompa. Il condensatore dei vapori di scarico, se collegato a una linea d'acqua refrigerata o a un refrigeratore a ricircolo, permette il recupero quasi completo dei solventi, agevolando il riciclo e la protezione ambientale. Fornito: unità di pompaggio assemblata e pronta all'uso, con manuale.

Caratteristiche

• Controller VACUU·SELECT integrato con UI grafica e funzionamento basato su applicazioni
• Controllo tramite set‑point manuale, modalità di distillazione e editor applicazioni drag‑and‑drop
• Rilevamento automatico della pressione di ebollizione e modalità di controllo a 2 punti per l'evaporazione dei solventi
• Due prese di vuoto indipendenti (una controllata elettronicamente, una manuale) con valvole di non ritorno integrate
• Separatore d'ingresso in vetro con rivestimento protettivo
• Condensatore dei vapori di scarico per il recupero dei solventi (richiede raffreddamento adeguato)

Dati tecnici (sintesi)
Portata massima 50 Hz: 3.4 m3/h
Portata massima 60 Hz: 2.2 cfm
Vuoto finale: 1.5 mbar / 1.1 torr
Vuoto finale con gas ballast: 3 mbar / 2.2 torr
Numero teste: 4
Numero stadi: 3
Controller di vuoto: VACUU·SELECT
Temperatura ambiente operativa: 10 °C a 40 °C
Temperatura di stoccaggio: -10 °C a 60 °C
Pressione di ritorno max. (ass.): 1.1 bar
Attacco ingresso: 2 x ugello tubo DN 8-10 mm
Attacco uscita: ugello tubo DN 8-10 mm
Attacco refrigerante: 2 x ugello tubo DN 6-8 mm
Potenza nominale: 0.25 kW
Velocità nominale (50/60 Hz): 1500 / 1800 min-1
Classe di protezione IEC 60529: IP 20
Dimensioni (L x P x H): 435 x 243 x 457 mm
Peso: 21.3 kg
Livello sonoro (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)

Caratteristiche / specifiche tecniche

• Modello: PC 611 select
• Pompa base: MD 4C NT (pompa a membrana a tre stadi)
• Portata max (50 Hz): 3.4 m3/h; (60 Hz): 2.2 cfm
• Vuoto finale: 1.5 mbar (1.1 torr); con gas ballast: 3 mbar (2.2 torr)
• Teste / stadi: 4 / 3
• Controller: VACUU·SELECT (UI grafica, editor applicazioni, rilevamento pressione di ebollizione)
• Connessioni: Ingresso 2 x DN 8-10 mm; Uscita DN 8-10 mm; Refrigerante 2 x DN 6-8 mm
• Potenza / velocità: 0.25 kW; 1500 / 1800 min-1 (50/60 Hz)
• Classe di protezione: IP 20
• Dimensioni: 435 x 243 x 457 mm; Peso: 21.3 kg
• Livello sonoro: 45 dBA (50 Hz)
• Pressione di ritorno max.: 1.1 bar
• Fornitura: unità di pompaggio assemblata e pronta all'uso, con manuale
