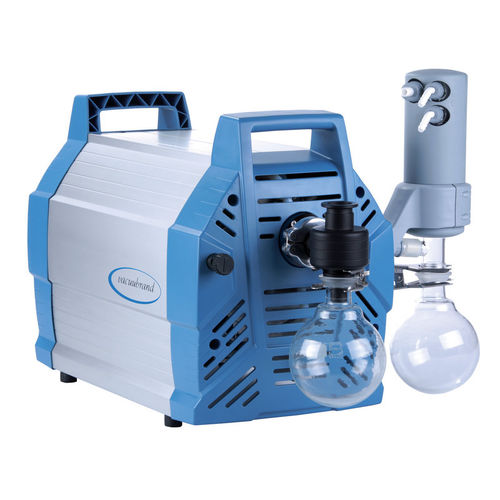

Sistema di vuoto da laboratorio MD 12C NT

alta capacità di flusso

Panoramica

• Eccellente resistenza chimica e alta tolleranza ai vapori
• Elevata velocità di pompaggio anche vicino al vuoto limite, riduce i tempi di processo
• Molto basse vibrazioni e livello sonoro contenuto (50 dBA a 50 Hz)
• Buon vuoto limite anche con gas ballast aperto per lo spurgo dei condensati
• Il separatore di aspirazione (AK) e il condensatore di scarico (EK) consentono un recupero efficiente dei solventi e proteggono l'impianto in condizioni gravose

Descrizione breve
Il sistema di vuoto per chimica MD 12C NT +AK+EK è progettato per evacuazione, evaporazione e pompaggio di gas e vapori in ambienti chimici e farmaceutici. La pompa compatta MD 12C NT offre una velocità di pompaggio particolarmente elevata e raggiunge un buon vuoto limite anche con il gas ballast aperto, risultando adatta per solventi ad alto punto di ebollizione. Materiali e progettazione privilegiano la compatibilità chimica per un impiego esteso in laboratorio e produzione. Il separatore di aspirazione AK protegge la pompa da particelle e gocce; il condensatore EK consente un recupero compatto e vicino al 100% dei solventi per riciclo e tutela ambientale.

Dettagli principali

• Vuoto limite: 2 mbar (1,5 torr)
• Vuoto limite con gas ballast: 4 mbar (3 torr)
• Velocità di pompaggio max (50 Hz): 12 m3/h

Dati tecnici e grafici (selezione)
Velocità di pompaggio max 50 Hz: 12 m3/h
Velocità di pompaggio max 60 Hz: 7.0 cfm
Vuoto limite: 2 mbar / 1.5 torr
Vuoto limite con gas ballast: 4 mbar / 3 torr
Numero teste: 8
Numero stadi: 3
Temperatura ambiente (esercizio): 10 °C a 40 °C
Temperatura ambiente (stoccaggio): -10 °C a 60 °C
Pressione di mandata max (ass.): 1.1 bar
Collegamento aspirazione: Flangia KF DN 25 / raccordo tubo DN 15 mm
Collegamento mandata: Raccordo tubo DN 8-10 mm
Collegamento refrigerante: 2 × raccordo tubo DN 6-8 mm
Potenza nominale: 0.53 kW
Velocità nominale (50/60 Hz): 1650 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni (L × P × H): 616 × 387 × 395 mm
Peso: 28.9 kg
Rumore (livello di pressione sonora) a 50 Hz: 50 dBA
Omologazione ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Fornitura: unità di pompaggio completa, pronta all'uso, con manuale
Tensione nominale: 200–230 V
Frequenza di rete: 50–60 Hz

Caratteristiche / specifiche tecniche

• Modello: MD 12C NT (configurato con separatore di aspirazione AK e condensatore di scarico EK)
• Velocità di pompaggio (50 Hz): 12 m3/h; (60 Hz): 7.0 cfm
• Vuoto limite: 2 mbar; con gas ballast: 4 mbar
• Numero teste: 8; Numero stadi: 3
• Potenza nominale: 0.53 kW; Velocità nominale: 1650 min-1
• Collegamenti: aspirazione KF DN25 o raccordo DN15 mm; mandata DN8-10 mm; raffreddamento 2 × DN6-8 mm
• Pressione mandata max (ass.): 1.1 bar
• Intervallo di temperatura operativo: 10 °C a 40 °C; Stoccaggio: -10 °C a 60 °C
• Dimensioni (L × P × H): 616 × 387 × 395 mm; Peso: 28.9 kg
• Livello di rumore (50 Hz): 50 dBA
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Consegna: unità di pompaggio completa, pronta all'uso, con manuale
