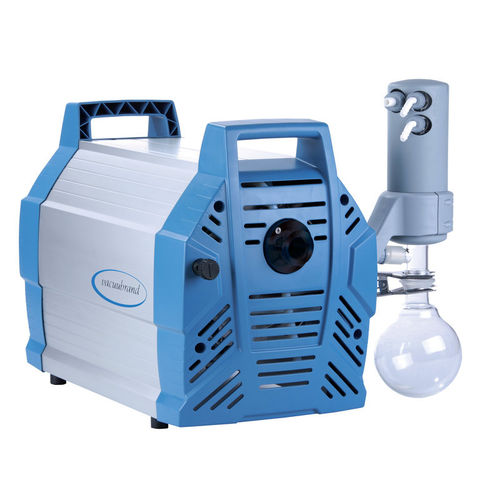

Pompa a vuoto per evaporatori rotanti MD 12C NT +EK

da laboratorioad alta prestazionemultistadio

Panoramica

• eccellente resistenza chimica e tolleranza ai vapori
• riduzione dei tempi di processo grazie all'elevata velocità di pompaggio anche vicino al vuoto limite
• molto silenzioso e a basse vibrazioni
• ottimo vuoto finale anche con valvola gas ballast aperta per lo spurgo dei condensati
• recupero efficiente dei solventi per tutela ambientale

Descrizione
Questi sistemi di vuoto per chimica sono adatti a evacuazione, evaporazione e pompaggio di gas e vapori. Offrono una velocità di pompaggio particolarmente elevata e sono indicati per applicazioni con requisiti di vuoto più elevati, ad esempio con solventi ad alto punto di ebollizione. La pompa base MD 12C NT raggiunge un ottimo vuoto finale anche con il gas ballast aperto e garantisce elevate prestazioni in un design compatto. La progettazione mirata alla resistenza chimica consente un impiego esteso nei settori chimico e farmaceutico. Il condensatore vapori in mandata (EK) è compatto e permette un recupero dei solventi vicino al 100% per un riciclo efficiente e la protezione dell'ambiente. Un separatore d'ingresso opzionale (AK) in vetro con rivestimento protettivo trattiene particelle e gocce liquide e può essere installato successivamente sul sistema.

Dati tecnici e grafici
Velocità di pompaggio max 50 Hz: 12 m3/h
Velocità di pompaggio max 60 Hz: 7.0 cfm
Vuoto finale: 2 mbar / 1.5 torr
Vuoto finale con gas ballast: 4 mbar / 3 torr
Numero teste: 8
Numero stadi: 3
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima (stoccaggio): -10 °C
Temperatura massima (stoccaggio): 60 °C
Pressione max. mandata (ass.): 1.1 bar
Connessione aspirazione: flangia piccola KF DN 25
Connessione mandata: innesto tubo DN 8-10 mm
Connessione raffreddamento: 2 x innesto tubo DN 6-8 mm
Potenza nominale: 0.53 kW
Velocità nominale 50/60 Hz: 1650 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni L x B x H: 528 x 387 x 395 mm
Peso: 28.4 kg
Rumore (livello pressione sonora) a 50 Hz: 50 dBA
Conformità ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Fornitura: unità di pompaggio completamente montata, pronta all'uso, con manuale.

Caratteristiche / specifiche tecniche

• Modello: MD 12C NT +EK
• Velocità di pompaggio (50 Hz): 12 m³/h
• Vuoto finale: 2 mbar (1.5 torr)
• Vuoto finale con gas ballast: 4 mbar (3 torr)
• Numero teste: 8; stadi: 3
• Potenza nominale: 0.53 kW; velocità nominale: 1650 min-1
• Aspirazione: KF DN 25; mandata: innesto tubo DN 8-10 mm
• Connessioni raffreddamento: 2 × DN 6-8 mm
• Pressione max. mandata (ass.): 1.1 bar
• Dimensioni (L × B × H): 528 × 387 × 395 mm
• Peso: 28.4 kg
• Livello sonoro (50 Hz): 50 dBA
• Classe di protezione: IP 40
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Fornitura: unità montata, pronta all'uso, con manuale
• Tensione nominale: 200-230 V; frequenza: 50-60 Hz
