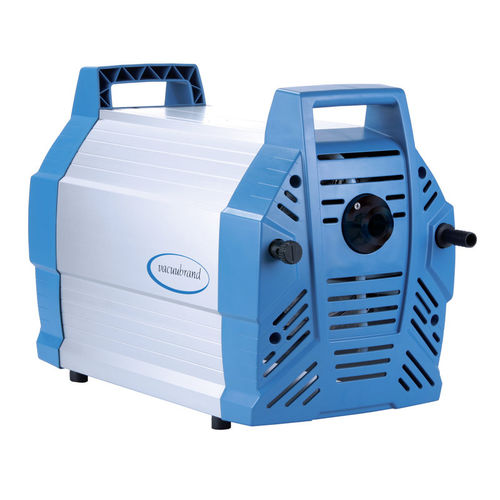

Pompa elettrica MD 12C NT

a diaframmaper gasmultistadio

Panoramica

• Eccellente resistenza chimica e buona tolleranza ai vapori condensabili
• Riduzione dei tempi di processo grazie all’elevata velocità di pompaggio anche vicino al vuoto finale
• Basse vibrazioni e funzionamento silenzioso (50 dBA a 50 Hz)
• Buon vuoto finale anche con valvola gas ballast aperta per lo spurgo dei condensati
• Lunga durata dei diaframmi; azionamento esente da manutenzione

Descrizione
Pompa a diaframma per chimica MD 12C NT a tre stadi e otto cilindri, per svuotamento continuo e senza olio di gas e vapori corrosivi. Il progetto a tre stadi garantisce elevata velocità di pompaggio abbinata a buon vuoto finale. Tutte le parti a contatto con il fluido sono realizzate in fluoroplastiche resistenti ai prodotti chimici; i diaframmi PTFE a sandwich aumentano l'affidabilità e la durata. La valvola gas ballast integrata permette di gestire vapori facilmente condensabili mantenendo un buon vuoto finale. Kit di aggiornamento (separatore di aspirazione AK e condensatore EK) consentono l’adattamento a requisiti di processo variabili. Il design NT a otto cilindri offre funzionamento silenzioso e superfici facili da pulire.

Dati tecnici
Velocità di pompaggio max 50 Hz: 12 m3/h
Velocità di pompaggio max 60 Hz: 7.0 cfm
Vuoto finale: 2 mbar / 1.5 torr
Vuoto finale con gas ballast: 4 mbar / 3 torr
Numero di teste: 8
Numero di stadi: 3
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima di stoccaggio: -10 °C
Temperatura massima di stoccaggio: 60 °C
Pressione massima in uscita (ass.): 1.1 bar
Collegamento aspirazione: Flangia KF DN 25 (piccola)
Collegamento mandata: Gocciolatoio / bocchello DN 15 mm
Potenza nominale: 0.53 kW
Velocità nominale 50/60 Hz: 1650 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni (L x P x H): 533 x 260 x 359 mm
Peso: 28.1 kg
Rumore (livello di pressione sonora) a 50 Hz: 50 dBA
Conformità ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Consegna: Pompa completa montata e pronta all'uso, con manuale

Caratteristiche / specifiche tecniche

• Modello: MD 12C NT
• Tipo: Pompa a diaframma chimica, tre stadi, 8 teste
• Senza olio (100% oil-free)
• Tecnologia diaframmi: PTFE sandwich
• Materiali a contatto: fluoroplastiche resistenti ai prodotti chimici
• Impiego previsto: gas e vapori corrosivi, vapori condensabili, solventi ad alto punto di ebollizione
• Opzioni: separatore di aspirazione (AK), condensatore di scarico (EK)
• Potenza nominale: 0.53 kW, 1650 min-1 (50/60 Hz)
• Protezione: IP 40
• Dimensioni: 533 x 260 x 359 mm
• Peso: 28.1 kg
