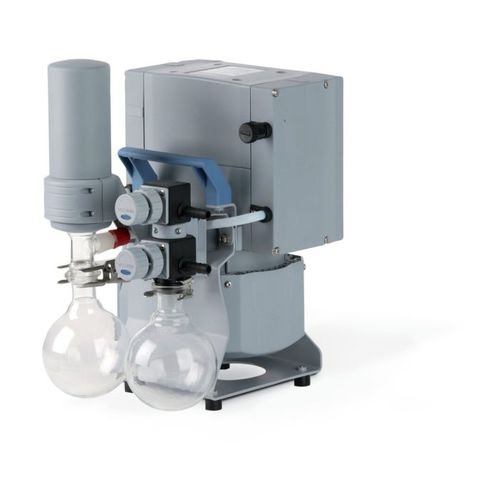

Sistema di vuoto per evaporatori rotanti MD 4C NT +AK SYNCHRO+EK

da laboratoriomultistadio

Panoramica

• Progettato per eccellente resistenza chimica e alta tolleranza ai vapori
• Elevata prestazione anche vicino al vuoto limite
• Buon vuoto limite con gas ballast per il trattamento di solventi
• Funzionamento simultaneo di due linee di vuoto indipendenti con valvole di non ritorno per evitare interferenze incrociate
• Recupero solventi efficiente per ridurre le emissioni

Descrizione del prodotto
Il sistema di vuoto per chimica MD 4C NT +AK SYNCHRO+EK consente l'esecuzione parallela di due processi con una sola pompa. Applicazioni tipiche: evaporatori rotativi, concentratori sotto vuoto e forni di essiccazione a vuoto per solventi ad alto punto di ebollizione. Ogni porta di vuoto è dotata di una valvola manuale per controllare il flusso effettivo. La pompa MD 4C NT fornisce velocità di aspirazione sufficienti per il funzionamento parallelo di due applicazioni impegnative. Il separatore in ingresso (AK), in vetro con rivestimento protettivo, trattiene particelle e gocce di liquido. Il condensatore di scarico (EK) è compatto ed altamente efficiente, permettendo un recupero dei solventi vicino al 100% per il riutilizzo e la riduzione delle emissioni. L'unità viene fornita pronta all'uso con manuale.

Dati principali del prodotto

• Vuoto ultimo: 1,5 mbar
• Vuoto ultimo con gas ballast: 3 mbar
• Portata max 50 Hz: 3,4 m³/h

Dati tecnici e tabelle
Portata max 50 Hz: 3.4 m3/h
Portata max 60 Hz: 2.2 cfm
Vuoto ultimo: 1.5 mbar / 1.1 torr
Vuoto ultimo con gas ballast: 3 mbar / 2.2 torr
Numero teste: 4
Numero stadi: 3
Temperatura ambiente esercizio min/max: 10 °C / 40 °C
Temperatura ambiente stoccaggio min/max: -10 °C / 60 °C
Pressione max di scarico (ass.): 1.1 bar
Connessione ingresso: 2 x beccuccio DN 8-10 mm
Connessione uscita: beccuccio DN 8-10 mm
Connessione refrigerante: 2 x beccuccio DN 6-8 mm
Potenza nominale: 0.25 kW
Velocità nominale 50/60 Hz: 1500/1800 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni L x P x H: 326 x 248 x 402 mm
Peso: 17.6 kg
Rumore (50 Hz): 45 dBA
Certificazione ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
Certificazione NRTL: Sì
Tensione nominale: 230 V, 50-60 Hz

Caratteristiche / specifiche tecniche

• Famiglia modello: MD 4C NT +AK SYNCHRO+EK
• Riferimento (art. no): 20736800
• SKU: VP_87
• Vuoto ultimo (senza gas ballast): 1,5 mbar (1,1 torr)
• Vuoto ultimo (con gas ballast): 3 mbar (2,2 torr)
• Portata (50 Hz): 3,4 m³/h; (60 Hz): 2,2 cfm
• Numero teste: 4; Numero stadi: 3
• Potenza nominale: 0.25 kW; Velocità: 1500/1800 min⁻¹
• Connessioni: ingresso 2× DN 8-10 mm, uscita DN 8-10 mm, refrigerante 2× DN 6-8 mm
• Pressione max scarico (ass.): 1.1 bar
• Indice di protezione: IP40
• Dimensioni (L×P×H): 326×248×402 mm
• Peso: 17.6 kg; Livello sonoro: 45 dBA (50 Hz)
• Certificazioni ATEX e NRTL disponibili
• Consegna: unità montata, pronta all'uso, con manuale
