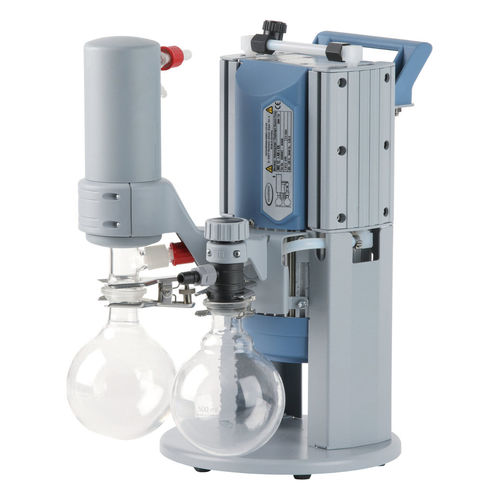

Pompa a vuoto per evaporatori rotanti MD 1C

da laboratorioa diaframmasenza olio

Panoramica

• Progetto resistente ai prodotti chimici e alta tolleranza ai vapori
• Prestazioni elevate vicino al vuoto limite
• Buon vuoto limite con gas ballast
• Basso livello di rumore e vibrazioni molto ridotte
• Recupero efficiente dei solventi per ridurre le emissioni

Descrizione breve
Questo sistema di vuoto per chimica è progettato per evacuazione, evaporazione e pompaggio di gas e vapori in ambito di laboratorio e di processo. È idoneo per solventi a punto di ebollizione elevato e spesso sostituisce pompe rotative a palette. Applicazioni tipiche: evaporatori rotanti, forni per essiccazione sottovuoto e concentratori sotto vuoto. Il separatore all'ingresso (AK) è in vetro con rivestimento protettivo per trattenere particelle e gocce liquide. Il condensatore all'uscita (EK) è compatto e consente un recupero dei solventi vicino al 100% per favorire il riciclo e la tutela dell'ambiente. La pompa è di tipo a diaframma senza olio, per compatibilità chimica e ridotta manutenzione.

Dettagli chiave

• Vuoto limite: 2 mbar
• Vuoto limite con gas ballast: 4 mbar
• Portata max 50 Hz: 1.3 m³/h
• Rumore (50 Hz): 45 dBA
• Peso: 11 kg

Dati tecnici e grafici
Portata max 50 Hz: 1.3 m³/h
Portata max 60 Hz: 0.88 cfm
Vuoto limite: 2 mbar / 1.5 torr
Vuoto limite con gas ballast: 4 mbar / 3 torr
Numero di teste: 4
Numero di stadi: 3
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima (immagazzinamento): -10 °C
Temperatura massima (immagazzinamento): 60 °C
Pressione max. di mandata (ass.): 1.1 bar
Connessione ingresso: beccuccio tubo DN 8-10 mm
Connessione uscita: beccuccio tubo DN 8-10 mm
Connessione refrigerante: 2 x beccuccio tubo DN 6-8 mm
Potenza nominale: 0.08 kW
Velocità nominale 50/60 Hz: 1500/1800 min⁻¹
Classe di protezione IEC 60529: IP 40
Dimensioni L x P x H: 316 x 239 x 405 mm
Peso: 11 kg
Rumore (pressione sonora) a 50 Hz: 45 dBA
Conformità ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: Sì
Fornito: unità di pompaggio completamente montata, pronta all'uso, con manuale
Tensione nominale range 1: 220-230 V
Frequenza rete 1: 50-60 Hz

Caratteristiche / specifiche tecniche

• Denominazione modello: MD 1C +AK+EK
• Aree di applicazione: evacuazione, evaporazione, pompaggio di gas e vapori (evaporatori rotanti, forni per essiccazione sottovuoto, concentratori)
• Separatore ingresso (AK): vetro con rivestimento protettivo per trattenere particelle e gocce
• Condensatore scarico (EK): compatto, recupero solventi vicino al 100%
• Progettazione della pompa: diaframma senza olio, resistente ai prodotti chimici
• Funzionamento silenzioso: 45 dBA (50 Hz)
• Dimensioni compatte e peso 11 kg per integrazione su banco o sistema
• Elettrico: 220–230 V, 50–60 Hz, potenza nominale 0.08 kW
• Protezione: IP 40
• Collegamenti: ingresso/uscita DN 8–10 mm; refrigerante 2× DN 6–8 mm
• Pressione massima ammissibile di mandata: 1.1 bar (ass.)
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Certificazione NRTL
• Fornito completo e pronto all'uso con manuale
