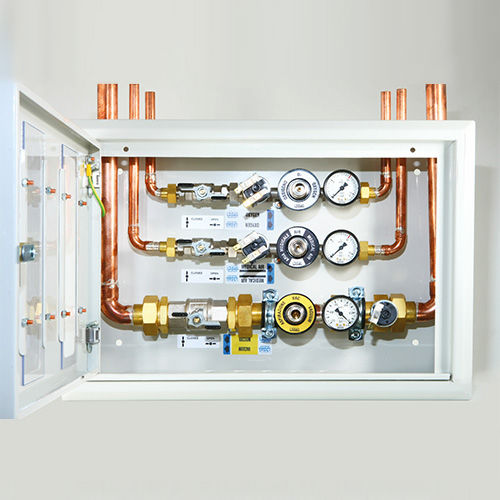

Unità di controllo di pressione QAGV

delle centrali di gas medicaliper sistema di produzione di vuoto

I quadri intercettazione di area modello QAG – QAGV sono dispositivi progettati e costruiti nel rispetto della direttiva 93/42/CEE e s.m.i ,della norma ISO 7396 -1. La loro funzione è quella di consentire, grazie alle valvole a sfera, l’esclusione o il passaggio dei gas medicinali in un zona, reparto, e creare una delimitazione ben defi nita di questi ultimi dal resto dell’impianto. Nella versione standard a valle di ciascuna valvola è installato un pressostato e una presa di emergenza gas specifi ca, fatta esclusione per l’impianto di aspirazione ( vuoto ) dove è previsto a valle della valvola il solo vuotostato. Per ogni componente suscettibile di interventi di manutenzione/sostituzione è previsto dispositivo di antiritorno, condizione tale da permettere il rapido intervento garantendo la continuità del servizio. La varie tipologie del quadro sono defi nite dal numero dei gas in transito, la presenza o meno del gruppo di controllo ed intercettazione del vuoto,la presenza o meno del manometro, e dalla carpenteria di contenimento nelle versioni per l’installazione da incasso a da esterno. Fondello in acciaio verniciato bianco in versione da incasso o da esterno - 1 a 6 GRUPPO DI INTERCETTAZIONE E CONTROLLO GAS MEDICINALI costituito da : 1 x 1/2 “ valvola di intercettazione a sfera diam. 14.1 1 x blocchetto asportabile con pressostato* per alta/bassa pressione di rete pretarato ± 20% di 4 bar 1 x presa di emergenza AFNOR** 1 x predisposizione per l’installazione del manometro - 1 GRUPPO DI INTERCETTAZIONE E CONTROLLO
