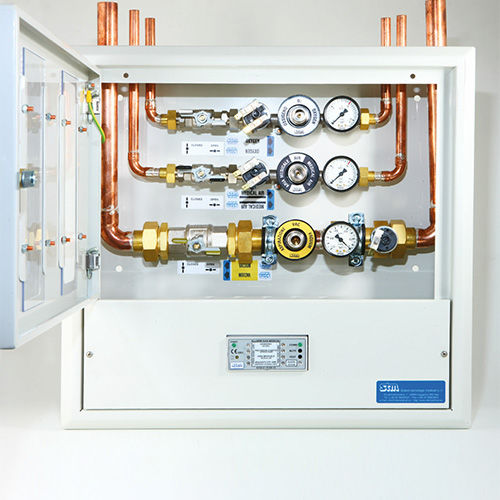

Unità di controllo di pressione QAG series

delle centrali di gas medicali

I quadri di manovra QAG - QAGV sono concepiti e realizzati in conformità alla Direttiva 93/42/CEE e alla relativa norma ISO 7396 -1. La loro funzione è quella di consentire, grazie alle valvole a sfera incorporate, l'esclusione o il passaggio dei gas medicali in un servizio o in un'area e di delimitare quest'ultima dal resto della rete. A valle di ogni valvola per gas compressi sono installati un pressostato e un'unità terminale di emergenza con codice gas specifico. Per la rete del vuoto è installato un vacuostato e un'unità terminale di emergenza. Per ogni componente soggetto a manutenzione/sostituzione è previsto un dispositivo antiritorno per consentire un rapido intervento con un servizio ininterrotto. Le varie tipologie di quadri si definiscono in base al numero di gas, alla presenza dell'unità di vuoto, alla presenza del manometro e al tipo di montaggio del quadro, a pavimento o a superficie (QAG senza vuoto, QAGV con vuoto) VALVOLE DI INTERCETTAZIONE D'AREA QAG - QAGV Scatola di montaggio a filo/superficie in acciaio laccato bianco con : - da 1 a 6 GRUPPI GAS MEDICI costituiti da : 1 valvole a sfera per gas da 1/2" diam. 14-1 1 x blocco con manometro 0 - 10 bar 1 x unità di alimentazione di emergenza secondo AFNOR ** 1 x riserva per il controllo della pressione pre-calibrata per H.P. e L.P. funzionanti a 4 bar, ± 20%* - 1 GRUPPO VUOTO costituito da : 1 valvola a sfera per vuoto da 3/4" diam. 22-1 1 blocco con scala del vuotometro preimpostata per basso livello di vuoto (inferiore a - 440 mbar). 1 x riserva per vacuometro range 0 / - 1 bar 1 riserva per allarme per il controllo della pressione della rete secondaria per gas medicali e vuoto
