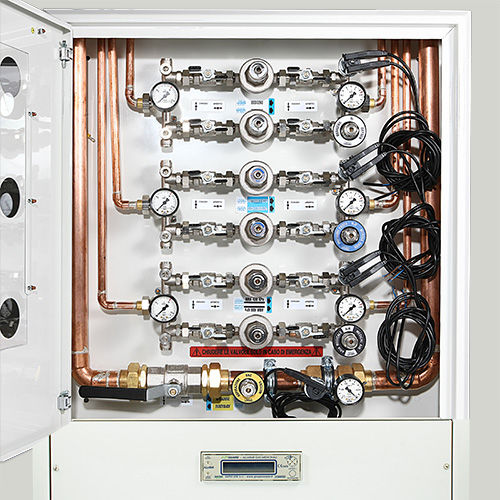

Unità di controllo di pressione WR series

delle centrali di gas medicali

I quadri multipli di riduzione e controllo pressioni gas medicinali della serie WR sono progettati e costruiti nel rispetto della direttiva 93/42 CEE e s.m.i. e delle sue norme armonizzate UNI EN ISO 7396-1 e UNI EN ISO 10524-2. Ogni gas medicinale o tecnico viene trattato con due riduttori di linea collegati in ingresso ed in uscita in by – pass tra loro. A valle delle valvole di uscita dei riduttori è installato un blocco asportabile portante ciascuno un pressostato, un manometro oltre ad punto di emergenza specifi co del gas erogato ( UNI 9507, AFNOR, NIST ) L’impianto di aspira zione viene intercettato e controllato tramite una valvola a sfera da 3/4 “ ( in alternativa da 1” o 1 1/4 “ ) completa di vuotometro e vuotostato I quadri WR si distinguono per, il numero di riduttori contenuti, per la presenza o meno della valvola del vuoto, dalla carpenteria del quadro prevista per l’installazione da incasso o da esterno. Ciascuna linea gas o vuoto è allestita da tubazioni rame in ingresso e uscita. I quadri di riduzione serie WR sono composti da : A) Fondello in acciaio verniciato bianco versione da incasso o da esterno costituito da: B) da 1 a 4 DOPPI GRUPPI DI RIDUZIONE GAS MEDICALI con 2 riduttori di linea collegati in by pass. Ogni doppio gruppo di riduzione gas medicali e composto da : 1 raccordo asportabile di ingresso portante : 1 manometro 0 – 16 bar 1 raccordo a 3 pz con bocchino a saldare diametro interno 14 per connessione all’impianto, 2 uscite con raccordo a 3 pz per collegamento alle valvole a monte dei riduttori 1 predisposizione per montaggio punto di alimentazione di emergenza aggiuntivo
