I quadri di zona QAG - QAGV sono concepiti e realizzati secondo la direttiva 93/42/CEE e la relativa norma ISO 7396 -1.
La loro funzione è quella di permettere, grazie alle valvole a sfera incorporate, l'esclusione o il passaggio dei gas medicali in un servizio o zona e di definire questa zona dal resto della rete. A valle di ogni valvola per gas compressi è installato un pressostato e un'unità terminale di emergenza codificata per il gas specifico. Per la rete del vuoto viene installato solo un vacuostato.
Per ogni componente soggetto a manutenzione/sostituzione è previsto un dispositivo antiritorno per consentire un rapido intervento con servizio non-stop. I vari tipi di quadri sono definiti dal numero del gas, dalla presenza del gruppo del vuoto, dalla presenza del manometro e dal tipo di montaggio del quadro a filo o a superficie (QAG senza vuoto, QAGV con vuoto). Ogni quadro di intercettazione di zona QAG - QAGV è dotato di tubazioni di raccordo (ingresso e uscita) all'impianto di collegamento

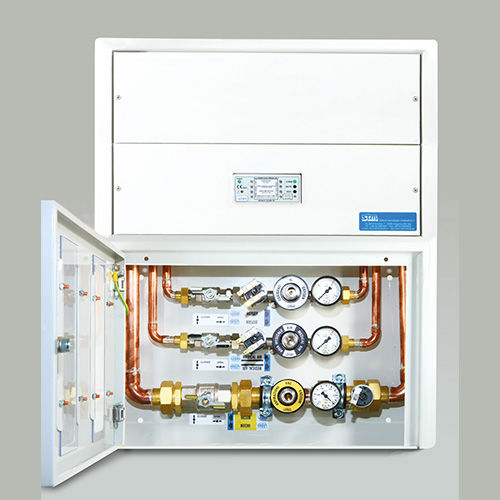

VALVOLE DI INTERCETTAZIONE DI ZONA QAG - QAGV
Scatola di montaggio a superficie/incasso in acciaio laccato bianco con :
- da 1 a 6 GRUPPI GAS MEDICI costituiti da :
1 x 1/2 " valvole a sfera per gas diam. 14-1
1 blocco con regolatore di pressione precalibrato per H.P. e
L.P. operante a 4 bar, ± 20%*
1 x gruppo di alimentazione di emergenza secondo AFNOR **
1 x riserva per campo di misura 0 -10 bar
- 1 GRUPPO VUOTO costituito da :
1 x valvola a sfera per vuoto 3/4 " diam.22-1
1 x blocco con scala del vuotometro preimpostato per basso livello di vuoto
(inferiore a - 440 mbar).
1 x vacuometro di riserva con scala 0 / - 1 bar
1 allarme per il controllo della pressione della rete secondaria per
gas medicali e vuoto
---
