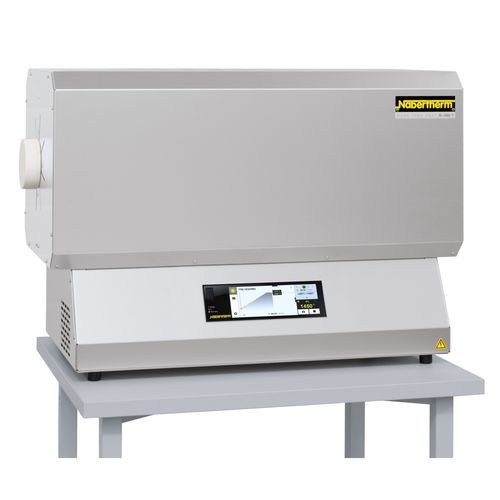

Forno tubolare per trattamento termico RHTC 80/230/16

di riscaldamentoper applicazioni generaliad aria

Descrizione
La serie compatta di forni tubolari RHTC è dotata di riscaldamento a barre SiC, quadro elettrico integrato e controller touch P580. Progettati per processi ad alta temperatura versatili, assicurano elevata uniformità termica e offrono opzioni di montaggio accessori per impieghi industriali.

Dotazione standard

• Tmax 1600 °C (temperatura di esercizio continua consigliata 1500 °C)
• Barre riscaldanti in SiC disposte parallelamente al tubo di lavoro per elevata uniformità
• Tubo di lavoro in ceramica C 799 con due tappi in fibra (funzionamento in aria)
• Involucro ventilato a doppia parete in acciaio inox con raffreddamento attivo per bassa temperatura superficiale
• Isolamento non classificato ai sensi del Regolamento CE n.1272/2008 (assenza di RCF)
• Termocoppia tipo S; relè a stato solido per funzionamento silenzioso
• NTLog Basic per registrazione dati su USB; controller P580 (touch, 50 programmi × 40 segmenti)

Dotazione aggiuntiva

• Limitatore di sovratemperatura con spegnimento regolabile per protezione di forno e carico
• Regolazione carico con misura della temperatura nel tubo di lavoro
• Pacchetti di alimentazione gas (1, 2 o 4) e configurazioni associate
• Pacchetto software VCD per controllo, monitoraggio e documentazione del processo

Specifiche tecniche (estratto)
Modello | Tmax (°C) | Dimensioni esterne L x P x H (mm) | Ø tubo (mm) | Lunghezza riscaldata (mm) | Lunghezza costante ±5 K (mm) | Lunghezza tubo (mm) | Potenza connessa (kW) | Collegamento | Peso (kg)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | trifase | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | trifase | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | trifase | 90

Note
I valori sono indicati all'esterno del tubo; la differenza rispetto alla temperatura interna può arrivare fino a +50 K. Le dimensioni esterne variano in funzione delle opzioni. La potenza connessa si riferisce al forno standard e può aumentare con le opzioni. Tmax può essere limitato a 1500 °C con alcune configurazioni di alimentazione gas.

Caratteristiche / riepilogo tecnico

• Riscaldamento a barre SiC per elevata uniformità; elementi facilmente sostituibili
• Temperatura massima fino a 1600 °C (uso continuo consigliato 1500 °C)
• Tubo di lavoro in ceramica C 799 e termocoppia tipo S
• Controller P580 integrato e registrazione NTLog Basic via USB
• Involucro ventilato a doppia parete in acciaio inox con raffreddamento attivo
• Opzioni: limitatore di sovratemperatura, regolazione carico e pacchetti di alimentazione gas
