Forno tubolare di riscaldamento RHT series

da laboratorioa vuotomultigas

Panoramica
I forni tubolari ad alta temperatura sono disponibili in versione orizzontale (tipo RHTH) o verticale (tipo RHTV). Materiali isolanti di alta qualità realizzati con lastre di fibra formate sotto vuoto consentono un risparmio energetico grazie al basso accumulo di calore e alla conduttività termica. Utilizzando diversi sistemi di alimentazione del gas, i processi possono essere eseguiti in gas protettivo o reattivo oppure sotto vuoto.

Versione standard

• Tmax 1600 °C, 1700 °C o 1800 °C
• Singola zona
• Alloggiamento ventilato a doppio guscio in acciaio inox testurizzato per bassa temperatura superficiale ed elevata stabilità
• Uso esclusivo di materiali isolanti non classificati secondo il Regolamento CE n. 1272/2008 (CLP) — non viene utilizzata lana di silicato di alluminio (RCF)
• Isolamento in lastre ceramiche di fibra formate a decompressione

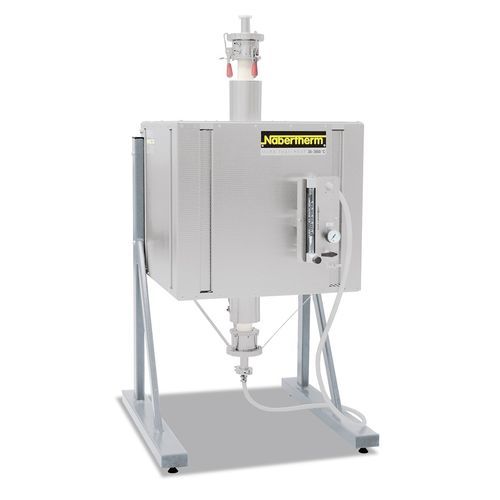

• Forni tubolari RHTV con cavalletto per uso verticale
• Termocoppia di tipo B
• Riscaldamento silenzioso con relè a semiconduttore
• Tubo di lavoro in ceramica C 799 con due riempimenti in fibra per funzionamento in aria
• Elementi riscaldanti MoSi2 in sospensione, facilmente sostituibili
• Unità di potenza con trasformatore a bassa tensione e regolatore a tiristori
• Limitatore di sovra temperatura con spegnimento regolabile per protezione forno e carico
• Quadro di distribuzione/installazione separato e collocato nell'armadio autonomo fisso
• Applicazione definita entro i limiti delle istruzioni per l'uso
• NTLog Basic per controller Nabertherm: registrazione dati di processo su USB flash drive
• Controller P570: interfaccia touch (50 programmi da 40 segmenti ciascuno)

Dotazione aggiuntiva / Equipaggiamento opzionale

• Regolazione carica con misurazione della temperatura nel tubo di lavoro
• Versione a tre zone (ottimizzazione uniformità, solo RHTH orizzontali)
• Pacchetto di gasaggio 2 per funzionamento con gas di processo non infiammabili
• Pacchetto di gasaggio 4 per applicazioni con idrogeno
• Pacchetto sottovuoto per evacuazione del tubo di lavoro (tubo in vuoto)
• Pacchetto software VCD per controllo, monitoraggio e documentazione dei processi

Specifiche tecniche (tabella — versione orizzontale)
Intestazione: Modello / Tmax (°C) / Dimensioni esterne L x P x H (mm) / Max diametro tubo esterno (mm) / Lunghezza riscald. (mm) / Lunghezza costante Temperatura +/− 5 K (singola zona / tre zone) / Lunghezza del tubo (mm) / Potenza allacciata (kW) / Allacciamento / Peso (kg)
RHTH 50/150/... / 1600 oppure / 530 x 480 x 640 / 50 / 150 / singola zona 50 / tre zone 70 / tubo 380 / 5,8 kW / trifase4 / 70 kg
RHTH 80/300/... / 1700 oppure / 680 x 550 x 640 / 80 / 300 / singola zona 100 / tre zone 150 / tubo 530 / 9,4 kW / trifase4 / 90 kg
RHTH 120/600/... / 1800 / 980 x 550 x 640 / 120 / 600 / singola zona 200 / tre zone 300 / tubo 830 / 14,8 kW / trifase4 / 110 kg
Note tabella: Indicazioni fuori dal tubo — differenza max rispetto alla temperatura all’interno del tubo +50 K; dimensioni esterne variano in caso di dotazione aggiuntiva; riscaldamento su due fasi per alcune opzioni; potenza allacciata relativa al forno standard (può aumentare con accessori).

Specifiche tecniche (tabella — versione verticale)
Intestazione: Modello / Tmax (°C) / Dimensioni esterne L x P x H (mm) / Max diametro tubo (mm) / Lunghezza riscald. (mm) / Lunghezza costante Temperatura +/− 5 K / Lunghezza del tubo / Potenza allacciata (kW) / Allacciamento / Peso (kg)
RHTV 50/150/... / 1600 oppure / 610 x 700 x 1130 / 50 / 150 / singola zona 30 / tubo 380 / 5,8 kW / trifase4 / 70 kg
RHTV 80/300/... / 1700 oppure / 680 x 700 x 1280 / 80 / 300 / singola zona 80 / tubo 530 / 10,7 kW / trifase4 / 90 kg
RHTV 120/600/... / 1800 / 680 x 700 x 1580 / 120 / 600 / singola zona 170 / tubo 830 / 19,4 kW / trifase4 / 110 kg
Note tabella: dimensioni esterne senza tubo; dimensioni su richiesta; potenza allacciata per tensione massima consentita.

Applicazioni tipiche

• Sinterizzazione e trattamenti termici a gas protettivo, gas reattivo (anche H2) o sotto vuoto
• Processi di laboratorio e ricerca su materiali avanzati, materiali ceramici, metalli, additivi

Caratteristiche / specifiche tecniche

• Tipologie: RHTH (orizzontale) e RHTV (verticale) series
• Range Tmax: fino a 1600 / 1700 / 1800 °C a seconda del modello
• Isolamento: lastre ceramiche di fibra formate a decompressione, senza RCF
• Elementi riscaldanti: MoSi2 sospesi
• Controllo: controller P570 (touch), NTLog Basic per registrazione dati
• Opzioni: gasaggio (pacchetti 2 e 4), pacchetto sottovuoto, controllo processi VCD, versioni a 3 zone
• Alimentazione: trifase (specifica in tabella per modello)
