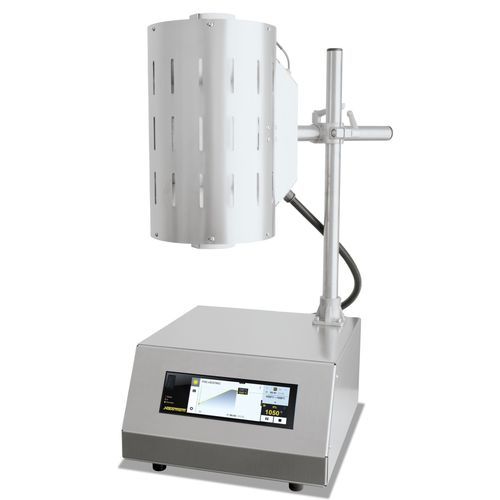

Forno tubolare di riscaldamento RT 50/250/11

da laboratorioper uso generalead aria

Descrizione
Forni tubolari compatti della serie RT per applicazioni di laboratorio e di processo che richiedono funzionamento orizzontale, verticale o inclinato. Angolo di inclinazione 0–90° e altezza di lavoro regolabili; design compatto per integrazione agevole in impianti esistenti. Modelli: RT 50/250/11, RT 50/250/13, RT 30/200/15 (Tmax fino a 1500 °C).

Versione standard

• Tmax 1100 °C, 1300 °C o 1500 °C
• Struttura compatta
• Cassone ventilato a doppia parete in acciaio inox testurizzato per bassa temperatura esterna
• Materiali isolanti senza classificazione ai sensi del Regolamento CE n. 1272/2008 (no RCF)
• Uso verticale o orizzontale regolabile in continuo; angolo 0–90°
• Altezza di lavoro regolabile in continuo
• Possibile funzionamento senza cavalletto se rispettate le norme di sicurezza
• Tubo di lavoro in ceramica C 530 fornito con due tappi in fibra per uso in aria
• Termocoppia tipo S
• Funzionamento silenzioso con relè a stato solido
• Fili riscaldanti avvolti direttamente sul tubo di lavoro per i modelli 1100/1300 °C (rapida salita in temperatura)
• Elementi riscaldanti disposti radialmente per i modelli 1500 °C (facilitano la sostituzione del tubo)
• Quadro di comando integrato nella base del forno; controller B510 touch (5 programmi × 4 segmenti)
• NTLog Basic per registrazione dati processo su USB
• Impiego definito nei limiti delle istruzioni d'uso

Dotazione aggiuntiva

• Limitatore di sovratemperatura con temperatura di spegnimento regolabile per proteggere forno e carico
• Pacchetto gas 1 per funzionamento con gas di processo non infiammabili (N2, Ar, He, CO2, gas di formatura)
• Controllo e documentazione processo tramite pacchetto software VCD

Caratteristiche / specificazioni tecniche (tabella)
Modello | Tmax (°C) | Dimensioni esterne L x P x H (mm) | Ø interno tubo (mm) | Lunghezza riscaldata (mm) | Lunghezza costante ±5 K (mm) | Lunghezza tubo (mm) | Potenza connessa (kW) | Collegamento | Peso (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofase | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofase | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | monofase | 45

Note
1) Valori rilevati all'esterno del tubo. Differenza rispetto alla temperatura all'interno del tubo fino a +50 K. 2) Le dimensioni esterne variano con le opzioni; dimensioni su richiesta. 3) La potenza connessa si riferisce al forno standard e può aumentare con accessori; per opzioni multi‑tensione la potenza si riferisce alla tensione massima ammessa.

Caratteristiche / specifiche tecniche

• Opzioni Tmax: 1100 °C, 1300 °C, 1500 °C
• Funzionamento verticale/orizzontale regolabile 0–90°; altezza di lavoro regolabile
• Tubo di lavoro in ceramica C 530 con due tappi in fibra per funzionamento in aria
• Termocoppia tipo S; controller B510 (touch) e NTLog Basic per registrazione dati
• Sistemi di riscaldamento: fili avvolti (1100/1300 °C) o elementi radiali (1500 °C)
• Cassone ventilato a doppia parete in acciaio inox; isolamento senza materiali classificati (no RCF)
• Esempio: RT 50/250/13 — Ø interno 50 mm, lunghezza riscaldata 250 mm, ≈2 kW, ≈25 kg
