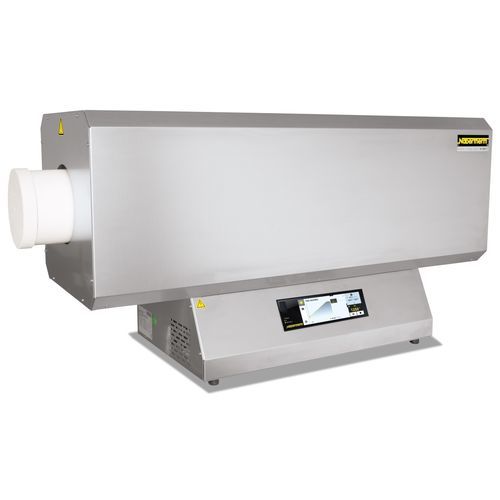

Forno tubolare termico R 50/250/12

per applicazioni generalida laboratorioad aria

Panoramica
I forni tubolari compatti della serie R, dotati di tubo di lavoro in ceramica C 530 e due riempimenti in fibra, sono pensati per processi termici da banco e piccole produzioni industriali. L'elettronica di potenza e il controllo integrato consentono cicli di riscaldamento controllati e risultati ripetibili, anche in atmosfere definite.

Caratteristiche principali

• Temperature massime: 1200 °C o 1300 °C
• Diametri esterni del tubo: 50 mm, 120 mm, 170 mm
• Lunghezze riscaldate: 250 mm, 500 mm, 750 mm, 1000 mm
• Singola zona standard; controllo a tre zone opzionale da 500 mm
• Controller touch B510 (5 programmi × 4 segmenti) e NTLog Basic per registrazione dati via USB
• Scocca ventilata a doppia parete in acciaio inox e materiali isolanti non classificati CLP (no RCF)
• Relè a stato solido e elementi riscaldanti montati su tubi di supporto

Dotazione standard

• Tmax 1200 °C oppure 1300 °C
• Progettazione su singola zona
• Tubo di lavoro in ceramica C 530 con due riempimenti in fibra per funzionamento in aria
• Termocoppia tipo N (1200 °C) o tipo S (1300 °C)
• Ø tubo esterno: 50–170 mm; lunghezze riscaldate: 250–1000 mm
• Scocca ventilata a doppia parete in acciaio inox
• Relè a stato solido, elementi riscaldanti su tubi portanti
• NTLog Basic per registrazione processi su USB
• Controller B510 con interfaccia touch (5 programmi × 4 segmenti)

Equipaggiamento opzionale

• Limitatore di sovratemperatura con spegnimento regolabile
• Controllo del carico con misura della temperatura nel tubo di lavoro
• Versione a tre zone (da 500 mm) per uniformità migliorata
• Pacchetti di alimentazione gas (diverse configurazioni)
• Controllo e documentazione del processo tramite pacchetto software VCD

Specifiche tecniche (estratto)
Modello | Tmax (°C) | L (mm) | P (mm) | H (mm) | Diametro tubo esterno (mm) | Lunghezza riscaldata (mm) | Lunghezza costante una zona (mm) | Lunghezza costante tre zone (mm) | Lunghezza tubo (mm) | Potenza collegata (kW) | Collegamento | Peso (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | monofase | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | monofase | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | trifase | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10,6 | trifase | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | trifase | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | monofase | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | monofase | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | trifase | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12,0 | trifase | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | trifase | 89

Note

• I valori indicati si riferiscono a misure esterne al tubo; differenza rispetto alla temperatura interna fino a +50 K
• Le dimensioni esterne variano con opzioni aggiuntive; su richiesta
• La potenza collegata si riferisce al forno standard e può aumentare con opzioni
