Forno tubolare di riscaldamento RSRC series

per applicazioni generalida laboratorioa vuoto

Panoramica
I forni tubolari rotativi RSRC sono progettati per il riscaldamento a breve termine di materiale sfuso che attraversa continuamente un tubo leggermente inclinato e in rotazione. Il materiale viene introdotto in alto, attraversa la zona riscaldata e viene evacuato in basso. Il tempo di permanenza si regola tramite angolo di inclinazione, velocità di rotazione e lunghezza del tubo. Un sistema di carico chiuso opzionale consente il funzionamento in atmosfera definita o sotto vuoto. I tubi di lavoro si scelgono in base a processo e temperatura massima richiesta.

Dotazione standard

• Opzioni Tmax: 1100 °C (tubo in quarzo, termocoppia tipo N) e 1300 °C (tubo ceramico C 530, termocoppia tipo S)
• Relè a stato solido per funzionamento a bassa rumorosità
• Elementi riscaldanti montati su tubi portanti per irraggiamento libero
• Involucro ventilato a doppia parete in acciaio inox per bassa temperatura superficiale e alta stabilità
• Isolamento senza RCF (no fibre ceramiche refrattarie)
• Azionamento regolabile ~0,5–20 giri/min; visualizzazione digitale angolo di inclinazione

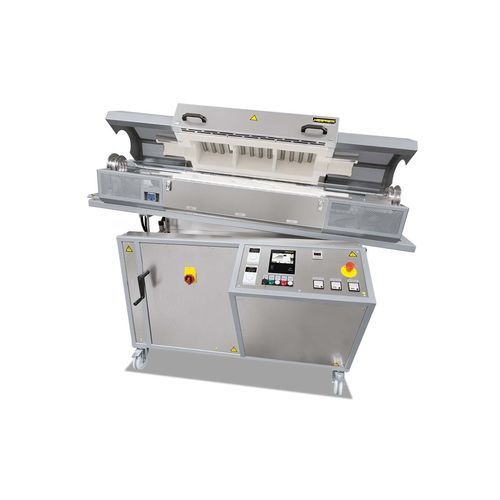

• Carrozzeria apribile (temperatura apertura < 180 °C) per cambio tubo facilitato
• Telaio compatto con mandrino manuale e manovella, quadro elettrico integrato e ruote
• NTLog Basic per registrazione dati su USB; controller tattile B500 (5 programmi × 4 segmenti)

Funzione e dotazioni (dettagli)
Il tubo di lavoro è rotante e leggermente inclinato; portata e tempo di permanenza sono determinati da angolo, velocità e lunghezza del tubo. I sistemi di carico/ scarico chiusi opzionali permettono l’uso in atmosfera protetta o sotto vuoto. Tubi di lavoro disponibili: quarzo, ceramica, metallo a seconda dell’applicazione.

Accessori / Opzioni

• Controllo carico con misura temperatura nel tubo
• Versione a tre zone per ottimizzare l’uniformità termica
• Tubi alternativi e reattori batch in quarzo (Tmax 1100 °C)
• Temperature maggiori fino a 1500 °C su richiesta
• Canale vibrante o tubo di scarico polveri (adatto per processi in aria)
• Sistema di alimentazione continua (~5 L) in atmosfera definita o vuoto: imbuto inox vibrante, coclea elettrica (passo 10/20/40 mm, 0,25–20 rpm), bottiglia di raccolta in vetro
• Pacchetti gas (es. 26 per gas non infiammabili, 4 per idrogeno); pacchetto vuoto fino a ca. 10−2 mbar
• Controllo e documentazione processo via software VCD

Specifiche tecniche (selezione)
Modello | Tmax (°C) | Ext. L (mm) | Ext. P (mm) | Ext. H (mm) | Ø tubo (mm) | lunghezza tubo (mm) | lunghezza riscaldata 1 zona / 3 zone (mm) | Potenza (kW) | Allacciamento | Peso (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6,7 | trifase | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10,8 | trifase | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13,9 | trifase | 350

Caratteristiche / dati tecnici

• Serie: RSRC (forni tubolari rotativi per alimentazione continua)
• Diametri: Ø 80 mm / Ø 110 mm; lunghezze tubo: 500 / 750 / 1000 mm
• Velocità rotazione: ca. 0,5–20 rpm; regolazione inclinazione manuale
• Controller B500; logging NTLog Basic (USB); opzione VCD
• Opzioni alimentazione: tramoggia vibrante, coclee (10/20/40 mm), bottiglia raccoglitrice
• Atmosfere: aria, gas protettivi, idrogeno, vuoto fino a ca. 10−2 mbar
• Costruzione: involucro ventilato doppio in acciaio inox; isolamento senza RCF
