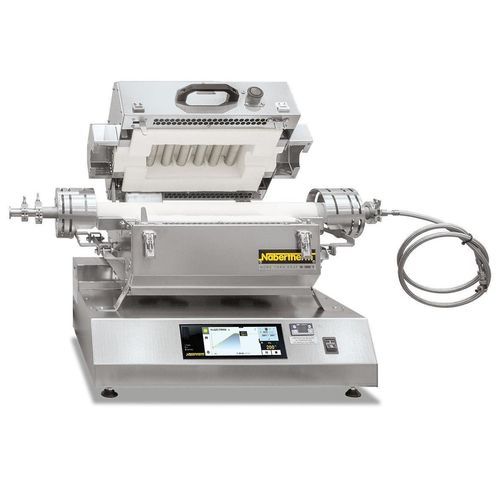

Forno tubolare per ricerca scientifica RS 50/250/11

da laboratorioper uso generalea vuoto

Panoramica prodotto I forni tubolari apribili della serie RS sono progettati per funzionamento orizzontale e possono essere convertiti in verticale con un telaio opzionale. Il design apribile consente la sostituzione rapida e sicura del tubo di lavoro e supporta tubi di materiali e diametri diversi. Versioni disponibili fino a 1300 °C e lunghezze riscaldate da 250 mm a 1000 mm. Pacchetti gas e pacchetto vuoto consentono processi in atmosfera protettiva, gas di processo o vuoto. Controllo tramite controller touch standard o PLC; registrazione dati disponibile.

Versione standard

• Tmax: 1100 °C o 1300 °C
• Lunghezza riscaldata: 250–1000 mm
• Diametro esterno massimo del tubo: fino a 170 mm
• Configurazione a singola zona (tre zone opzionali)
• Carcassa ventilata a doppio guscio in acciaio inox per bassa temperatura superficiale e stabilità
• Isolamento senza lana di silicato di alluminio classificata (no RCF)
• Modello da banco con quadro esterno e controller
• Cavo di collegamento 2 m in guaina metallica protettiva
• Design apribile; temperatura di apertura < 180 °C
• Tubo di lavoro ceramico C 530 con due tappi in fibra per funzionamento in aria
• Termocoppia tipo N (1100 °C) o tipo S (1300 °C)
• Relè a stato solido per funzionamento a basso rumore
• Elementi riscaldanti su tubi di supporto per radiazione libera
• Controller C550 (touch, 10 programmi × 20 segmenti); NTLog Basic via USB

Equipaggiamento aggiuntivo

• Telaio per conversione in verticale
• Adattatori per tubi di diametro diverso
• Controllo carico con misurazione della temperatura all'interno del tubo
• Controllo a tre zone per migliorare uniformità
• Sistemi di raffreddamento per accelerare raffreddamento di tubo e carica
• Pacchetti di alimentazione gas (1, 1.5 o 2) per gas di processo non infiammabili
• Pacchetto gas 4 per applicazioni con idrogeno
• Pacchetto vuoto per evacuazione del tubo di lavoro
• Pacchetto software VCD per controllo, monitoraggio e documentazione dei processi

Specifiche tecniche (modelli selezionati)
Modello; Tmax (°C); Dimensioni esterne RS-orizzontale L×P×H (mm); Dimensioni quadro L×P×H (mm); Diametro max tubo (mm); Lunghezza riscaldata (mm); Potenza connessa (kW); Allacciamento; Peso (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; monofase; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; trifase; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; trifase; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifase; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; monofase; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; trifase; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; trifase; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifase; 98

Caratteristiche tecniche

• Serie RS: forni tubolari apribili per laboratorio e processi produttivi
• Temperatura massima: fino a 1300 °C (disponibile anche 1100 °C)
• Lunghezze riscaldate: 250–1000 mm; diametro tubo max fino a 170 mm
• Design apribile per rapido cambio tubo; apertura < 180 °C
• Opzione tre zone per maggiore uniformità
• Pacchetti gas e vuoto disponibili, incluso pacchetto H2
• Controllo: C550 touch, PLC e VCD; registrazione dati NTLog
• Isolamento senza RCF per conformità normativa
