Tubo per fabbricazione di dispositivi medicali Imawrap-C™

in siliconein acciaio inossidabilein poliestere

Panoramica

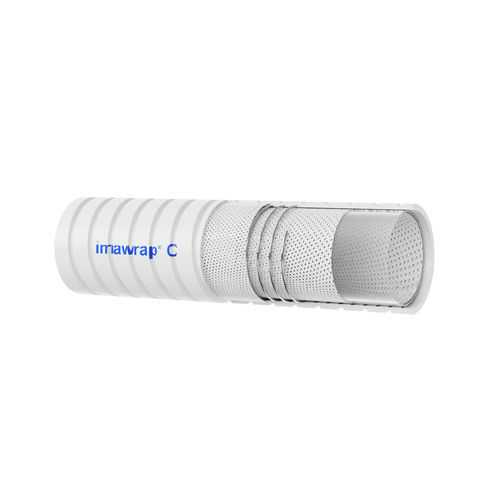

Imawrap-C™ è un tubo in silicone a superficie interna liscia, reticolato al platino, rinforzato con filo elicoidale SS 316L e quattro strati di tessuto in poliestere, rifinito con una copertura esterna convoluta in silicone. I multipli strati di poliestere aumentano la pressione di rottura e migliorano la resistenza alle piegature. Il tubo è indicato per il trasferimento di vapore ad alta pressione e per la movimentazione igienica in ambito farmaceutico, biotecnologico e alimentare.

Applicazioni

• Processi farmaceutici
• Processi alimentari
• Applicazioni con celle di carico (load cell)
• Trasferimento CIP e WFI
• Trasferimento di polveri sfuse
• Trasferimento cosmetico e acqua ultrapura
• Trasferimento vapore ad alta pressione

Certificazioni

• Studi E&L basati su Toxikon disponibili per il rivestimento interno
• Certificazione NSF-51 sul rivestimento in resina
• Conforme a US FDA 21 CFR 177.2600 (grado alimentare)
• Conforme a USP Classe VI
• Conforme a ISO 10993-1
• RoHS; privo di ftalati / bisfenolo / plastificanti volatili; certificazione TSE / BSE
• Certificazione origine animale (privo di materiali di origine animale)
• Accreditamento USFDA DMF n. 26201
• Pacchetto di validazione completo disponibile su richiesta

Caratteristiche principali

• Elevata pressione di esercizio per il trasferimento sicuro dei materiali
• Progettato per applicazioni con alto grado di vuoto
• Eccellente flessibilità e resistenza alla piegatura
• Tracciabilità lotto
• Intervallo di temperatura: -55 °C a 220 °C
• Disponibile con estremità tri-clamp SS316L (opzionale)
• Sterilizzabile mediante autoclave, CIP & SIP, ossido di etilene e radiazione gamma

Taglie standard disponibili (Catalogo)
# | N. CATALOGO | DIMENSIONI IN MM (ID x OD) | DIMENSIONI IN POLLICI (ID) | PRESSIONE MAX DI ESERCIZIO (IN BAR) @ 27°C | PRESSIONE MIN DI ROTTURA (IN BAR) @ 27°C | RAGGIO MIN PIEGA (IN MM) | VUOTO Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Specifiche tecniche

• Rivestimento interno: superficie liscia, silicone reticolato al platino
• Rinforzo: filo elicoidale SS 316L + 4 strati di tessuto in poliestere
• Copertura esterna: copertura esterna convoluta in silicone
• Maggiore pressione di rottura grazie ai multipli strati di poliestere
• Usi previsti: alta resistenza alle piegature, trasferimento vapore ad alta pressione, farmaceutico, biotech, alimentare, CIP/WFI, polveri sfuse, cosmetici, acqua ultrapura
• Intervallo di temperatura: -55 °C a 220 °C
• Attacchi disponibili: estremità tri-clamp SS316L (opzionale)
• Metodi di sterilizzazione: autoclave, CIP & SIP, ossido di etilene, radiazione gamma
• Norme/Certificazioni: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993-1, NSF-51 (liner resina), RoHS, TSE/BSE free, senza origine animale, USFDA DMF #26201
• Tracciabilità lotto: Sì
• Progettato per alto grado di vuoto ed eccellente flessibilità
