Tubo per fabbricazione di dispositivi medicali Imavacfit®

in siliconein acciaio inossidabilein poliestere

Panoramica

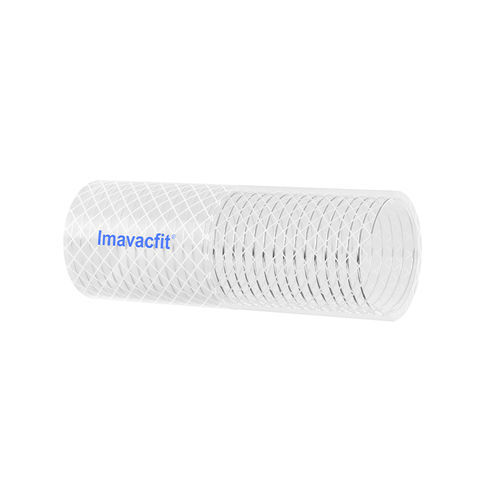

Imavacfit® è un tubo in silicone reticolato al platino rinforzato con filo elicoidale SS316L e treccia in poliestere, progettato per il trasferimento di fluidi in pressione e per applicazioni ad alto vuoto. Offre una maggiore resistenza alla rottura e una migliore tenuta al vuoto rispetto a Imavac®, mantenendo compatibilità chimica e requisiti igienici per ambienti farmaceutici, alimentari e biotecnologici.

Applicazioni

• Processi farmaceutici
• Trasferimento di polveri e fluidi
• Sistemi di pompe ad alto vuoto
• Processamento alimentare
• Applicazioni con celle di carico (load cell)
• Biotecnologia
• Trasferimento bulk
• Fermentazioni e bioreattori

Certificazioni

• Studi E&L base TOXIKON disponibili sul rivestimento interno
• Certificazione NSF-51 sul rivestimento in resina
• Conforme a US FDA 21 CFR 177.2600 standard alimentare
• Conforme a USP Classe VI
• Conforme a ISO 10993
• Certificato RoHS, privo di metalli pesanti soggetti a restrizioni
• Privo di ftalati, bisfenolo e plastificanti volatili
• Certificazione TSE/BSE (privo di materiale di origine animale)

Caratteristiche principali

• Maggiore resistenza alla rottura rispetto a Imafit® e Imavac®
• Progettato per applicazioni con alta classificazione del vuoto
• Proprietà antistatiche per dissipare le cariche elettriche
• Non trasferisce sapore né odore
• Tracciabile per lotto
• Intervallo di temperatura: -80°C a 230°C
• Opzione con estremità Tri-clover SS316L con RA ≤ 0,5 al foro
• Sterilizzabile in autoclave, con ossido di etilene e radiazione gamma

Dimensioni standard disponibili

• 1 | 0613VF | 6 x 13 mm | 1/4” ID | Pressione di esercizio max 12,5 bar @27°C | Pressione di rottura min 48,5 bar @27°C | Raggio di curvatura 60 mm | Vuoto 760 Hg
• 2 | 0916VF | 9 x 16 mm | 11/32” ID | Pressione di esercizio max 12,0 bar @27°C | Pressione di rottura min 48 bar @27°C | Raggio di curvatura 70 mm | Vuoto 760 Hg
• 3 | 1220VF | 12 x 20 mm | 1/2” ID | Pressione di esercizio max 11,0 bar @27°C | Pressione di rottura min 41,5 bar @27°C | Raggio di curvatura 70 mm | Vuoto 760 Hg
• 4 | 1624VF | 16 x 24 mm | 5/8” ID | Pressione di esercizio max 10,5 bar @27°C | Pressione di rottura min 36 bar @27°C | Raggio di curvatura 85 mm | Vuoto 760 Hg
• 5 | 1927VF | 19 x 27 mm | 3/4” ID | Pressione di esercizio max 9,0 bar @27°C | Pressione di rottura min 34,5 bar @27°C | Raggio di curvatura 95 mm | Vuoto 760 Hg
• 6 | 2535VF | 25 x 35 mm | 1” ID | Pressione di esercizio max 8,5 bar @27°C | Pressione di rottura min 34,5 bar @27°C | Raggio di curvatura 140 mm | Vuoto 760 Hg
• 7 | 3242VF | 32 x 42 mm | 1¼” ID | Pressione di esercizio max 8,5 bar @27°C | Pressione di rottura min 34,5 bar @27°C | Raggio di curvatura 150 mm | Vuoto 600 Hg
• 8 | 3850VF | 38 x 50 mm | 1½” ID | Pressione di esercizio max 7,5 bar @27°C | Pressione di rottura min 32 bar @27°C | Raggio di curvatura 175 mm | Vuoto 600 Hg
• 9 | 5062VF | 50 x 62 mm | 2” ID | Pressione di esercizio max 6,5 bar @27°C | Pressione di rottura min 28 bar @27°C | Raggio di curvatura 245 mm | Vuoto 550 Hg

Specifiche tecniche

• Materiale: silicone reticolato al platino
• Rinforzo: filo elicoidale SS316L e treccia in poliestere
• Intervallo di temperatura: -80°C a 230°C
• Sterilizzazione: autoclave, ossido di etilene, radiazione gamma
• Certificazioni: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993, NSF-51 (rivestimento in resina), RoHS
• Proprietà: elevata pressione di rottura, alta resistenza al vuoto, antistatico, nessun sapore o odore, tracciabilità per lotto
• Raccordi opzionali: disponibile con estremità Tri-clover SS316L, RA ≤ 0,5 al foro
• Uso previsto: trasferimento di fluidi pressurizzati e applicazioni in vuoto nei settori farmaceutico, alimentare, biotecnologico e affini
