Tubo per fabbricazione di dispositivi medicali Imavac®

in siliconein acciaio inossidabilea spirale

Panoramica

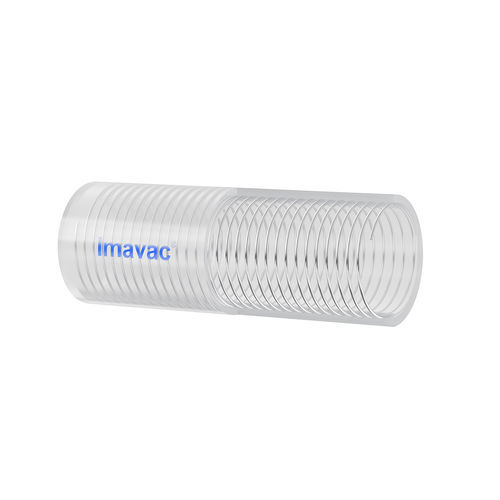

Imavac® è un tubo in silicone reticolato al platino rinforzato con filo elicoidale SS 316L. Offre maggiore trasparenza per la visualizzazione del flusso, resistenza alle piegature ed è progettato per il trasferimento di materiali in condizioni di alto vuoto nei settori farmaceutico e alimentare. Imavac® è superiore a Imafit® (tubo intrecciato in poliestere) nelle applicazioni ad alta pressione e alto vuoto e dispone di versione antistatica per la dissipazione delle cariche.

Applicazioni

• Processi farmaceutici
• Trasferimento di polveri e fluidi
• Sistemi di trasferimento in alto vuoto
• Collegamenti a celle di carico
• Trasformazione alimentare e trasferimenti bulk
• Linee di produzione in biotecnologia

Certificazioni

• Studi TOXIKON base E&L disponibili sul rivestimento interno
• Certificazione NSF-51 sul rivestimento in resina
• Conforme a US FDA 21 CFR 177.2600 (grado alimentare)
• Conforme USP Classe VI
• ISO 10993 (biocompatibilità)
• Certificato RoHS — privo di metalli pesanti soggetti a restrizioni
• Privo di ftalati, bisfenolo e plastificanti volatili
• Certificazione TSE/BSE — privo di materiali di origine animale

Caratteristiche principali

• Costruzione in silicone reticolato al platino
• Rinforzo con filo elicoidale SS 316L per resistenza a vuoto e pressione
• Trasparenza migliorata per controllo visivo del flusso
• Design resistente alle piegature
• Opzione antistatica per dissipare la carica elettrica
• Non trasferisce sapore né odore al prodotto
• Tracciabilità per lotto
• Intervallo di temperatura: -80°C a 230°C
• Disponibile con terminale Tri-clamp SS 316L con Ra ≤ 0.5 al diametro interno
• Sterilizzabile in autoclave, ossido di etilene e radiazione gamma

Dimensioni standard disponibili
# | PART NO. | DIMENSIONE IN MM (ID x OD) | DIMENSIONE IN POLLICI (ID) | PRESSIONE DI LAVORO MAX (IN BAR) @ 27°C | PRESSIONE MINIMA DI ROTTURA (IN BAR) @ 27°C | RAGGIO DI CURVATURA (IN MM) | VUOTO Hg @ 70°F/27°C (IN MM)
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400

Specifiche tecniche

• Materiale: silicone reticolato al platino
• Rinforzo: filo elicoidale SS 316L
• Trasparenza migliorata per visualizzazione del flusso
• Resistenza alle piegature per instradamento flessibile
• Uso previsto: trasferimento materiali sotto alto vuoto in farmaceutica e alimentare
• Opzione antistatica per dissipare cariche elettriche
• Intervallo di temperatura: -80°C a 230°C
• Sterilizzazione: autoclave, ossido di etilene, radiazione gamma
• Conformità: FDA 21 CFR 177.2600 (grado alimentare), USP Classe VI, ISO 10993, NSF-51 (liner in resina), RoHS
• Privo di ftalati, bisfenolo e plastificanti volatili; libero da TSE/BSE
• Tracciabilità per lotto
