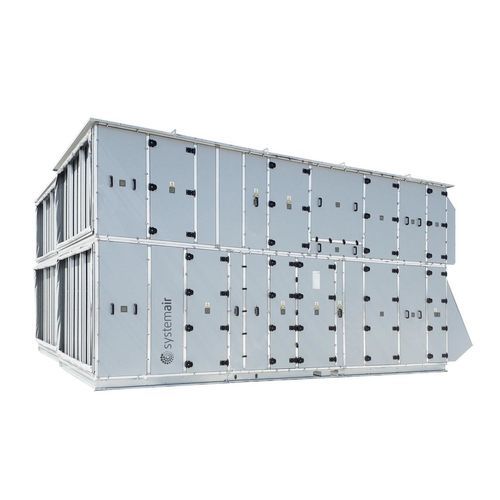

Unità di trattamento dell'aria per aria condizionata KA

per ospedalimodulareigienico

Overview
Le unità Systemair KA sono una soluzione modulare per il trattamento dell'aria progettata per offrire flessibilità ed efficienza energetica. Ogni modulo è ottimizzato per prestazioni affidabili e la serie fornisce valori di rendimento certificati Eurovent.

Key features

• Progetto modulare con più misure
• Esecuzioni standard, igienica o resistente alla corrosione
• Opzioni di installazione interna ed esterna
• Ampia gamma di applicazioni (commerciale, industriale, sanitario)
• Funzionamento totalmente automatico con comandi integrati
• Selezione e calcolo tramite airCalc++

Completely modular
Le unità KA sono completamente modulari, disponibili in 46 misure standard più 14 misure aggiuntive per unità di maggiori dimensioni, per soddisfare esigenze di portata e installazione.

Flexible application
Disponibili nelle esecuzioni standard, igienica e resistente alla corrosione per adattarsi alle esigenze di ventilazione in vari tipi di edifici e processi.

Indoor/outdoor installation
Le unità sono adatte per installazioni interne ed esterne e sono fornite con sistema di controllo integrato di fabbrica.

Certified performance
I valori di prestazione calcolati e misurati sono certificati Eurovent. Le versioni igieniche sono certificate da Hygiene‑Institut des Ruhrgebiets, Gelsenkirchen.

Quality and compliance
Prodotte conformemente alla Direttiva Ecodesign, alla Direttiva Macchine, alla Direttiva Bassa Tensione, alla Direttiva EMC e alle norme applicabili come EN 1886, EN 13053 e EN 16798‑3.

• Mechanical properties in accordance with EN 1886:
• Classe di trasmittanza termica T2
• Classe di ponte termico TB2 / TB3
• Classe di resistenza meccanica del cassone D1
• Classe di perdita d'aria del cassone L1 / L2

Doors and access
Porte con cerniere e pannelli rimovibili per l'accesso ai componenti interni per manutenzione e ispezione.

Base frame
Il telaio di base in acciaio zincato protegge dalla corrosione e dai danni, garantisce rigidità strutturale e facilita il trasporto e l'installazione. Opzioni:

• Telaio 125 mm (senza piedi)
• Telaio 250 mm (senza piedi)
• Telaio 125 mm con piedi regolabili 110–175 mm

Il telaio è fornito con staffe di sollevamento. È disponibile un telaio intermedio opzionale da 125 mm per le misure più grandi.

Handles and hinges
Cerniere e maniglie robuste migliorano la durata, la sicurezza e l'ermeticità del cassone.

Panels
Pannelli isolati a doppia parete con interruzione del ponte termico, fissati al telaio dall'esterno.

Insulation

• Materiale: lana di roccia
• Spessore: 50 mm
• Densità: 100 kg/m3
• Non combustibile, classe A1 (EN 13501‑1)

Jackets and built‑in element materials

• Acciaio rivestito ZnAlMg
• Lamina d'acciaio zincata preverniciata RAL 9006
• Acciaio inossidabile AISI 304 (No. 1.4301)
• Acciaio inossidabile AISI 316L (No. 1.4404)

Frame profiles and corners
Telaio in profili di alluminio (AlMgSi, EN AW‑6060) con angoli arrotondati in nylon (PA6+GF20%). Opzioni: interruzione del ponte termico, alluminio verniciato RAL9006 o anodizzato.

Joints and sealing tapes
Si utilizza nastro sigillante autoadesivo per le giunzioni dei pannelli fissi; per le porte nastro autoadesivo o schiumato a seconda dell'esecuzione. Tutti i nastri e il composto sigillante PU versato hanno struttura a celle chiuse e sono resistenti a muffe e microrganismi. Opzioni di sigillatura:

• Sigillante applicato alle aperture inferiori del cassone interno (standard)
• Sigillante applicato a tutte le aperture dei pannelli fissi del cassone interno (igienico)
• Sigillante applicato a tutte le aperture dei pannelli fissi del cassone esterno (esterno)

KA — Standard
Le unità standard sono progettate secondo i requisiti tecnici, di sicurezza e igienici generali per la ventilazione di edifici residenziali, scolastici, commerciali e industriali.

KA — Hygienik
Le unità igieniche soddisfano requisiti aggiuntivi per strutture mediche e ambienti critici e sono certificate da Hygiene‑Institut des Ruhrgebiets secondo DIN 1946‑4, VDI 6022‑1, ÖNORM H6021, ÖNORM H6020, VDI 3803‑1 e SWKI VA104‑01 / SWKI VA105‑01.

Construction, control and selection

• Costruzione: Cassone composto da telaio di montaggio, pannelli e telaio di base; dimensioni in funzione della portata richiesta, della geometria e degli elementi installati; interno ed elementi esposti con bordo liscio o arrotondato.
• Control: Il sistema di controllo KA permette la regolazione dei parametri tramite terminale portatile o tramite un sistema di gestione dell'edificio (computer/smartphone).
• Selection: airCalc++ fornisce selezione rapida, calcoli termodinamici e dati tecnici per moduli, recupero di calore, batterie, consumo energetico, acustica, disegni, dimensioni e pesi e diagramma di Mollier.

Caratteristiche / specifiche tecniche

• Serie: KA
• Progetto modulare: 46 misure standard + 14 misure grandi aggiuntive
• Esecuzioni: Standard, Hygienic, Corrosion‑resistant
• Installazione: Interna o Esterna
• Comandi: Sistema di controllo integrato in fabbrica; regolabile via terminale portatile o BMS (computer/smartphone)
• Certificazioni: Prestazioni certificate Eurovent; certificazione igienica da Hygiene‑Institut des Ruhrgebiets (unità igieniche)
• Direttive e norme applicabili: Ecodesign, Machinery Directive, Low Voltage Directive, EMC Directive; EN 1886, EN 13053, EN 16798‑3
• Proprietà meccaniche EN 1886: Trasmittanza termica T2; Ponte termico TB2 / TB3; Resistenza meccanica D1; Perdita d'aria del cassone L1 / L2
• Isolamento dei pannelli: lana di roccia, spessore 50 mm, densità 100 kg/m3, non combustibile classe A1 (EN 13501‑1)
• Materiali pannelli: acciaio rivestito ZnAlMg; lamiera d'acciaio zincata preverniciata RAL 9006; inox AISI 304; inox AISI 316L
• Opzioni telaio di base: 125 mm; 250 mm; 125 mm + piedi regolabili 110–175 mm; staffe di sollevamento; telaio intermedio 125 mm opzionale per misure grandi
• Telaio: Profilo in alluminio AlMgSi (EN AW‑6060) con angoli in nylon arrotondati (PA6+GF20%); disponibile con interruzione del ponte termico, verniciato RAL9006 o anodizzato
• Opzioni di sigillatura: standard (aperture inferiori interne), igienico (tutte le aperture interne fisse), esterno (tutte le aperture esterne fisse)
• Strumento di selezione: airCalc++ (calcoli moduli, recupero calore e batterie; consumo energetico; acustica; disegni; dimensioni & pesi; diagramma di Mollier)
