Unità di trattamento dell'aria per aria condizionata Geniox Core

modularecompattoper tetto

Panoramica

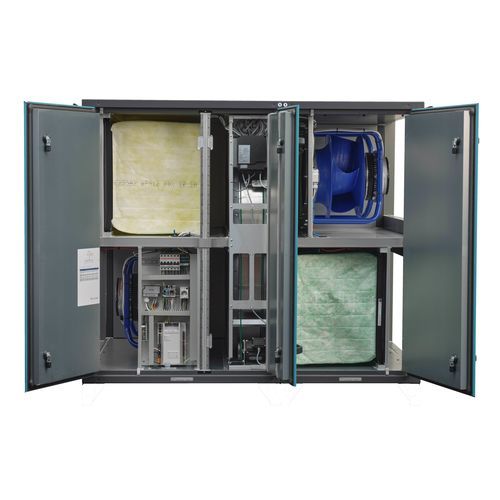

Le unità di trattamento aria Geniox Core sono unità HVAC modulari e compatte progettate per garantire elevate prestazioni energetiche con il minimo ingombro. Disponibili per installazione interna ed esterna, possono essere fornite con sistema di controllo integrato preprogrammato o senza comandi per il cablaggio in cantiere.

Punti chiave

• Unità standard modulare disponibile in 7 misure.
• Portate d'aria da 750 a 17.500 m³/h (0,2–4,9 m³/s).
• Adatta per installazioni interne ed esterne.
• Fornita in più sezioni (opzione smontabile disponibile) per facilitare trasporto e montaggio in spazi ristretti.
• Opzioni di controllo: sistema integrato preprogrammato o fornita senza comandi (passaggi cavi chiusi per cablaggio in loco).

Installazione e flessibilità

• Installazione interna: unità fornite in 2 o 3 sezioni per supportare scambiatori rotativi; serrande e batterie possono essere montate a canale o vicino ai raccordi di mandata.
• Installazione esterna: unità fornite come gruppi monoblocco da tetto con tutti i componenti all'interno, oppure con batterie e tubazioni posizionate all'interno dell'edificio per semplificare i collegamenti idraulici e ridurre il rischio di gelo.
• Kit di montaggio incluso per il fissaggio ai condotti: bulloni, fascette di serraggio e sigillatura.

Prestazioni e componenti

• Ventilatori: plug fan con pale alari, progetto a singola aspirazione a flusso libero; efficienza statica fino al 75%; opzione motore EC (IE5). Girante e motore bilanciati staticamente e dinamicamente.
• Recupero di calore: varianti con scambiatore rotativo disponibili per elevato recupero in formato compatto.
• Batterie: riscaldamento (acqua o elettrico), raffrescamento (acqua o DX) e batterie invertibili per acqua. Le batterie possono essere montate a canale (interno) o all'interno dell'AHU (esterno).
• Opzione pompa di calore: pompa di calore reversibile integrata in una sezione (R410A). Varianti (HP DF e HP) consentono funzionamento annuale con regolazione di capacità 5–100%.
• Filtri: filtri a sacco (grande superficie) e filtri a pannello. Classi tipiche: Coarse G4, ePM10 M5, ePM2.5 M6, ePM1 F7/F8/F9 e varianti CITY‑FLO.
• Silenzionatori: montabili a canale (interno) o installabili nell'AHU (esterno) per soddisfare requisiti acustici.

Norme e involucro

• Struttura conforme a EN 1886.
• Classificazioni: Deflessione D1; Perdite d'aria L1(M); Perdite per by‑pass del filtro F9; Isolamento termico T2(M); Ponti termici (M).
• Portelli e pannelli: classe corrosione C5 secondo EN ISO 12944‑2:2000.
• Materiale standard involucro: Zinc‑Magnesium (ZM310). Finiture preverniciate opzionali (es. RAL 9005 nero, RAL 7024 grigio scuro).

Vantaggi

• Flessibilità di installazione: unità compatte e corte che si adattano a spazi limitati; serrande e batterie possono essere montate esternamente quando lo spazio lo consente.
• Uso interno o esterno: unità interne suddivise in sezioni per scambiatori rotativi; unità esterne disponibili come soluzioni monoblocco o con batterie posizionate internamente.
• Montaggio rapido: fornite in più sezioni per un rapido assemblaggio; cablaggio semplice tra sezioni; fissaggi bullonati e con fascette per serrande e batterie.
• Opzioni di controllo: fornite senza comandi (preparate per l'installazione) o con sistema di controllo integrato preprogrammato accessibile tramite Systemair Access.

Guida utente e supporto

• Versione smontabile disponibile per il trasporto attraverso passaggi stretti (preparata per smontaggio e rimontaggio).
• Manuali completi di installazione, messa in servizio e uso forniti per i modelli Geniox Core.
• Video e guide istruttive disponibili per supportare installazione, configurazione e manutenzione.

Specifiche tecniche

• Serie / Modello: Geniox Core
• Codice prodotto indicato nella pagina: #G1183
• Intervallo di portata: 750–17.500 m³/h (0,2–4,9 m³/s)
• Taglie disponibili: 7 taglie standard
• Sezioni: 1 (esterno) / 2 o 3 (interno, a seconda dello scambiatore e delle opzioni)
• Ventilatori: plug fan con pale alari; efficienza statica fino al 75%; opzione motore EC (IE5)
• Recupero di calore: opzioni con scambiatore rotativo; alta efficienza di recupero
• Pompa di calore: opzione pompa di calore reversibile integrata (R410A), varianti per riscaldamento/raffrescamento e regolazione capacità 5–100%
• Batterie di riscaldamento: acqua o elettriche
• Batterie di raffreddamento: acqua o DX
• Filtri: filtri a sacco (es. ePM1 F7, F8, F9), filtri a pannello (G4, M5)
• Silenzionatori acustici: disponibili montati su condotto o integrati nell'AHU
• Involucro: Zinc‑Magnesium ZM310 standard; finiture preverniciate opzionali; classe di corrosione C5
• Classi correlate EN 1886: Deflessione D1; Perdite d'aria L1(M); Perdite by‑pass F9; Isolamento termico T2(M); Ponti termici (M)
• Consegna: più sezioni con assemblaggio in loco; kit di montaggio incluso per installazioni su condotti
• Varianti di installazione: interno (2–3 sezioni) o esterno (1 sezione), batterie nell'AHU o posizionate all'interno dell'edificio
