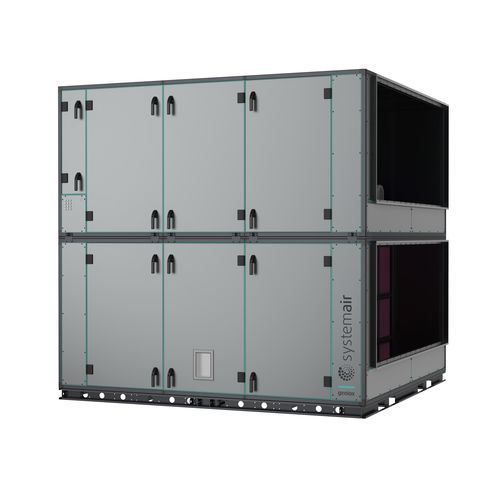

Unità di trattamento dell'aria per ospedali Geniox

modulareper tettoigienico

Panoramica
Geniox è una gamma modulare di unità di trattamento aria (UTA) completamente personalizzabile, che offre elevata flessibilità, ampie possibilità di applicazione e comandi intelligenti. La gamma è progettata per installazione interna ed esterna ed è ottimizzata per efficienza energetica, durabilità e prestazioni igieniche.

Caratteristiche principali

• Portate d'aria: Da 750 a 110.000 m³/h (0,21 - 30,6 m³/s).
• Configurazioni: In linea, impilate e side-by-side (bassa altezza).
• Opzioni scambiatori: Rotante, controcorrente, flusso incrociato e circuito run-around.
• Pompa di calore integrata: Disponibile in varianti reversibili integrate (Geniox HP DFN con refrigerante naturale R290).
• Systemair Access: Sistema di controllo integrato con comunicazione wireless (smartphone/tablet/NaviPad), comunicazione Modbus, monitoraggio cloud e concetto plug-and-play.
• #HygienicByDesign: Opzioni di progetto igienico disponibili sulla gamma.

Vantaggi

• Libertà di scelta: Progetto modulare basato su sezioni standard che consente molte configurazioni.
• Configurazione semplice: Configurazione tramite SystemairCAD; le unità possono essere configurate anche da Systemair.
• Minime perdite energetiche e design duraturo: Isolamento da 60 mm per minimizzare le perdite termiche e i ponti termici; maniglie, cerniere e oblò progettati da Systemair per lunga durata.
• Semplice controllo e gestione: Sistema di controllo integrato Systemair Access per ottimizzare le prestazioni di ventilazione e il clima interno, riducendo i consumi energetici.

Componenti e opzioni

• Scambiatori di calore: Rotante (ruota termica), a piastra (flusso incrociato e controcorrente), run-around; efficienza rotante fino al 87%, piastra controcorrente fino al 90%, flusso incrociato fino all'85%, run-around fino all'80%.
• Batterie: Batterie riscaldamento (acqua o condensazione refrigerante; tubi in rame e alette in alluminio standard), riscaldamento elettrico con elementi in acciaio inox; batterie raffreddamento (acqua o refrigerante evaporativo diretto, DX).
• Pompa di calore: Modulo pompa di calore reversibile integrato con compressore scroll inverter ed scambiatore rotante per riscaldamento e raffreddamento.
• Ventilatori: Ampia gamma di ventilatori plug a trasmissione diretta con pale alari e diffusori rotanti; efficienza statica fino al 75%. Opzioni motore: EC (IE5), PM (IE4) o AC (IE3). Ventilatori bilanciati staticamente e dinamicamente.
• Valvole/ghiere: Conformi alla classe di tenuta 4C (EN 1751:2014), pale in alluminio aerodinamiche controrotanti per bassa perdita di carico.
• Umidificatore: Opzione adiabatica; unità completa con elementi di umidificazione, vasca/telaio in acciaio inox AISI 304, pompa di circolazione, valvole di regolazione, scarico, valvola di spurgo e galleggiante; può essere posizionato in mandata dopo la batteria di riscaldamento o in ripresa prima dello scambiatore per raffreddamento adiabatica indiretta.
• Filtri: Filtro a pannello (Coarse 65% / equiv. G4 EN ISO 16890), opzioni con filtri a tasche ad ampia superficie e lunga durata; filtri virucidi Deltri+ opzionali con efficienza ePM1 90% e prestazione virucida comprovata.
• Insonorizzazione: Trattamento fonoassorbente con baffle, disponibile per pulizia a secco e umida per ridurre la potenza sonora trasmessa al sistema di condotte.
• Installazione: Progettata per installazione interna ed esterna; telaio base fornibile in unico pezzo o in sezioni per facilitare il lavoro in cantiere.

Progettazione, materiali e conformità

• Telaio base: Montato in fabbrica o in cantiere, opzioni in lunghezza totale o sezionata.
• Involucro: Classe isolamento termico T2, classe ponti termici TB2, classe perdite L1 (M), classe flessione D1; selezione flessibile di materiali e trattamenti superficiali (preverniciato o ZM310); pannelli e porte disponibili in classe corrosione C5.
• Direttive e conformità: Conforme alla Direttiva Macchine 2016/42/UE, Direttiva Ecodesign 1253/2014, Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva Attrezzature a Pressione 2014/68/UE.

Note aggiuntive
Le varianti includono Geniox Side-by-Side (SBS) unità per tetto a profilo basso, modelli Geniox con scambiatori ECO (maggiore efficienza e minore perdita di carico per lo stesso ingombro) e modelli con tecnologia avanzata di sbrinamento per scambiatori controcorrente adatti a climi estremi.

Specifiche tecniche

• Intervallo portata: 750 – 110.000 m³/h (0,21 – 30,6 m³/s).
• Spessore isolamento: 60 mm.
• Classi involucro: Isolamento termico T2; Ponti termici TB2; Perdite L1 (M); Flessione D1; Classe corrosione C5 per pannelli e porte.
• Tipi di scambiatori: Rotante (fino al 87% di efficienza), piastra (controcorrente fino al 90%, flusso incrociato fino all'85%), run-around (fino all'80%).
• Efficienza ventilatore: Ventilatori plug con efficienza statica fino al 75%; opzioni motore IE5 (EC), IE4 (PM), IE3 (AC).
• Sistema di controllo: Systemair Access integrato con comunicazione wireless, Modbus, monitoraggio cloud, controllo tramite smartphone/tablet/NaviPad.
• Umidificatore: Tipo adiabatico; vasca e telaio in acciaio inox AISI 304; kit accessori completo (pompa, valvole, scarico, galleggiante).
• Filtri: Filtro pannello Coarse 65% (equiv. G4 EN ISO 16890); opzioni filtro a tasche; filtri virucidi Deltri+ ePM1 90% opzionali.
• Pompa di calore: Modulo reversibile integrato con compressore scroll inverter (disponibile in varianti Geniox HP, inclusa opzione refrigerante naturale R290).
• Installazione: Interno ed esterno; opzioni telaio per trasporto e montaggio in cantiere.
