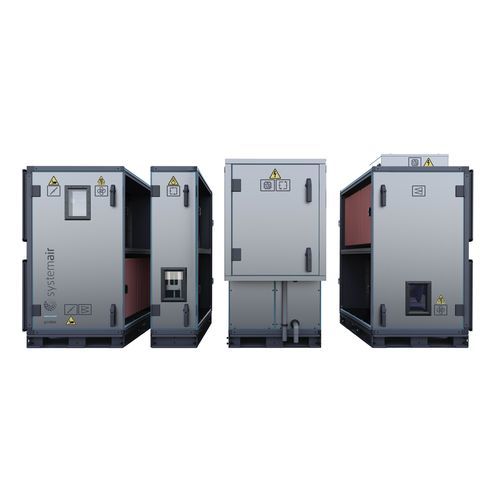

Unità di trattamento dell'aria per aria condizionata Geniox HP

compattomodulare

Panoramica
La gamma Geniox HP è una famiglia di unità di trattamento aria (UTA) modulari con scambiatore rotativo integrato e pompa di calore reversibile integrata, fornite testate in fabbrica, precaricate con refrigerante e pronte per un'installazione rapida in cantiere. La soluzione garantisce elevata recupero di calore in inverno e un'efficace capacità di raffreddamento dell'aria in estate.

Caratteristiche principali

• Pompa di calore reversibile integrata per raffreddamento o riscaldamento dell'aria di mandata con controllo preciso sui parametri impostati.
• Compressore scroll Danfoss a velocità variabile con motore PM per capacità variabile efficiente.
• Valvola di espansione elettronica per garantire un controllo stabile del refrigerante e prevenire funzionamenti errati.
• Controllo continuo della capacità di raffreddamento e riscaldamento per una regolazione accurata.
• Alti valori COP ed EER per ridurre il consumo energetico.
• Scambiatore rotativo che offre elevata recupero di calore con bassa perdita di carico (efficienza a secco fino a ~90%).
• Alette trattate idrofilicamente per batterie di mandata e ripresa per bassa perdita di carico; non è necessario un eliminatore di goccioline.
• Riscaldatore di integrazione opzionale (standard quando la temperatura di progetto < –17°C) o disponibile come modulo separato.
• Coibentazione: 60 mm lana minerale, classe termica T2/TB2; resistenza alla corrosione dei pannelli classe C5.
• Moduli ventilanti EC plug-fan ad alta efficienza, basso rumore e bassi valori SFP.

Installazione e progettazione

• Consegnata come unità di ventilazione testata in fabbrica e plug-and-play; non sono necessari unità condensatrici esterne né tubazioni frigorifere esterne.
• Design modulare compatto che riduce lo spazio di installazione (fino a ~25% di risparmio rispetto ad altri sistemi di pompe di calore integrate).
• Sezioni dimensionate per passare attraverso aperture di porte standard: le unità più piccole passano attraverso porte da 800 mm; le taglie maggiori attraverso porte da 900 mm; la pompa di calore è generalmente in un unico modulo.

Controlli e connettività

• Sistema di controllo Systemair Access integrato, ora con comunicazione wireless.
• Opzioni di controllo: pannello portatile NaviPad, app Access Connect per smartphone/tablet o interfaccia locale.
• Comunicazione Modbus verso i componenti interni per semplificare il cablaggio; servizio cloud disponibile per monitoraggio completo e accesso remoto.
• Funzioni pre-programmate per ottimizzare il funzionamento dell'UTA e facilitare la messa in servizio (concetto plug-and-play).

Varianti

• Geniox HP DF (Defrost Free): progettata per massima recupero di calore tutto l'anno; nessun ciclo di sbrinamento richiesto; riscaldamento fino a circa –20°C senza preriscaldatore; ottimizzata per il massimo EER/COP possibile; 8 taglie; portata d'aria approx. 720–20.000 m³/h (0,2–5,5 m³/s).
• Geniox HP: progettata per il comfort in raffreddamento con recupero efficiente; riscaldamento fino a circa –12°C senza preriscaldatore (in alcune configurazioni è tipicamente necessario un post-riscaldatore); 9 taglie; portata d'aria approx. 720–30.000 m³/h (0,2–8,3 m³/s).

Vantaggi

• Unità tutto-in-uno che riducono l'ingombro dell'edificio e semplificano le installazioni HVAC.
• Installazione e messa in servizio rapide e semplici — preconfigurata, precaricata e testata in fabbrica.
• Bassi costi operativi grazie a componenti ad alta efficienza e controlli intelligenti.
• Monitoraggio e accesso user-friendly tramite app, NaviPad o servizi cloud.

Caratteristiche / specifiche tecniche

• Denominazione: serie Geniox HP
• Intervallo portata aria: 720–30.000 m³/h (approx. 0,2–8,3 m³/s), a seconda del modello; Geniox HP DF copre fino a ~20.000 m³/h per la variante DF
• Numero di taglie: Geniox HP DF: 8 taglie; Geniox HP: 9 taglie
• Pompa di calore: pompa di calore reversibile integrata (pre-caricata) con compressore scroll Danfoss e motore PM
• Controllo: Systemair Access con comunicazione wireless, NaviPad, app Access Connect, Modbus e monitoraggio cloud
• Recupero di calore: scambiatore rotativo, efficienza a secco fino a ~90%
• Batterie: batterie trattate idrofilicamente, bassa perdita di carico
• Riscaldatore opzionale: disponibile e standard quando la temperatura di progetto < –17°C
• Modalità riscaldamento di esercizio: Geniox HP DF fino a approx. –20°C senza preriscaldatore; Geniox HP fino a approx. –12°C (post-riscaldatore tipicamente richiesto)
• Coibentazione: 60 mm lana minerale (T2/TB2); resistenza alla corrosione C5 (pannelli)
• Ventilatori: moduli ventilatori EC plug-fan (alta efficienza, basso SFP)
• Installazione: plug-and-play, nessuna unità esterna né tubazione frigorifera richiesta
• Compattezza: sezioni modulari dimensionate per passare attraverso porte tipiche (800–900 mm) per facilitare la movimentazione in cantiere
