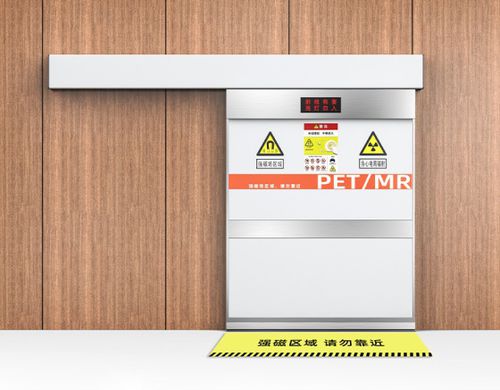

Porta con schermatura

a schermatura RFper ospedaleper laboratorio

Introduzione del prodotto
Porta schermata motorizzata progettata per sale PET-RMN in ospedali e laboratori di ricerca. Fornisce schermatura elettromagnetica in ambienti a campo magnetico statico (fino a 3,0T) e soddisfa requisiti ad alta frequenza con struttura composita multistrato rame + alluminio e finestre a guida d'onda per ventilazione (frequenza di taglio ≥ 2GHz). Opzione porta a tripla piega per accesso compatto.

Prestazioni del prodotto

• Requisiti di processo: Saldatura delle lastre di rame mediante saldatura completa senza giunzioni visibili.
• Resistenza di contatto: Resistenza di contatto nelle giunzioni porta/telaio <0.01Ω.
• Impedenza di isolamento: ≥1000MΩ (misurata a 500V DC).
• Portata: Porta motorizzata ≥500kg.
• Sblocco d'emergenza: Dispositivo di rilascio manuale d'emergenza incluso.
• Design non magnetico: Componenti non magnetici (es. serrature) per preservare l'omogeneità del campo magnetico.

Parametri tecnici
intervallo di frequenza： — Requisiti di SE： — Standard di prova：
10kHz-100MHz — ≥100dB (a 150MHz ≥90dB) — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB (opzionale) — IEEE 299-2006

Campi di applicazione

• Reparto di Radiologia: Diagnostica per immagini e procedure interventistiche con raggi X/gamma per valutazioni anatomiche e funzionali.
• Reparto di Radioterapia: Irradiazione terapeutica localizzata (raggi X, fasci di particelle) per il trattamento oncologico.
• Reparto di Medicina Nucleare: Uso diagnostico e terapeutico di radiofarmaci integrando imaging e terapia.

Specifiche tecniche

• Efficacia di schermatura: ≥100dB (10kHz–100MHz), ≥80dB (300MHz–1GHz), ≥70dB opzionale (1GHz–10GHz).
• Prestazioni in ambiente 3.0T RM: efficacia di schermatura ≥100dB a 150MHz.
• Struttura: Composito metallico multistrato (rame + alluminio) per schermatura ad alta frequenza; opzione porta a tripla piega.
• Ventilazione: Finestre guida d'onda per ventilazione con frequenza di taglio ≥2GHz.
• Finitura lastre di rame: Saldatura completa senza giunzioni visibili.
• Resistenza di contatto porta/telaio: <0.01Ω.
• Impedenza di isolamento: ≥1000MΩ (misurata a 500V DC).
• Capacità portante porta motorizzata: ≥500kg.
• Sblocco d'emergenza: Dispositivo manuale fornito.
• Design non magnetico: Uso di componenti non magnetici per preservare l'uniformità del campo magnetico.
