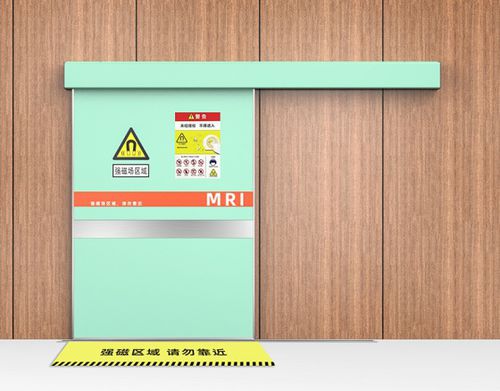

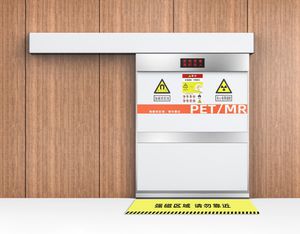

Porta con schermatura

a schermatura RFper dipartimento di radiologiaper medicina nucleare

Introduzione al prodotto
Progettata per reparti di risonanza magnetica e laboratori di ricerca, questa porta scorrevole pneumatica/motorizzata schermata RF garantisce compatibilità magnetica e prestazioni di schermatura elevate. È progettata per ottenere un'attenuazione di schermatura ≥100dB a 150MHz in un campo magnetico da 3,0T e soddisfare i requisiti di compatibilità anti-interferenza per le apparecchiature RM. Per applicazioni ad alta frequenza (sopra 1GHz) la porta può essere fornita con struttura composita multistrato in metallo (rame + alluminio) e feritoie di ventilazione a guida d'onda con frequenza di taglio ≥2GHz. Configurazione a tre ante disponibile.

Prestazioni del prodotto

• Requisiti di processo: Componenti in lamiera di rame realizzati con saldatura continua senza giunzioni visibili.
• Resistenza di contatto: Resistenza di contatto nelle giunzioni porta/ telaio < 0,01Ω.
• Impedenza di isolamento: ≥1000MΩ (misurata a 500V DC).
• Capacità di carico: Porta motorizzata/pneumatica progettata per carico statico ≥500kg.
• Sblocco di emergenza: Dispositivo manuale di rilascio d'emergenza fornito per operazioni fail-safe.
• Design non magnetico: Componenti non magnetici (es. serrature, accessori) utilizzati per preservare l'uniformità del campo magnetico.

Parametri tecnici
Gamma di frequenza： | Requisiti SE： | Standard di prova：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (Opzionale) | IEEE 299-2006

Campi di applicazione

• Reparto di radiologia: Diagnostica per immagini e procedure interventistiche con raggi X, raggi gamma o tecniche correlate per visualizzare strutture anatomiche interne.
• Reparto di radioterapia oncologica: Modalità terapeutiche localizzate con radiazione ionizzante (raggi X, fasci di elettroni, protoni/particelle) che richiedono un ambiente RF controllato.
• Reparto di medicina nucleare: Flussi diagnostici e terapeutici che combinano radiofarmaci e imaging; richiedono schermatura RF per evitare interferenze con rilevatori e sistemi di imaging.

Specifiche tecniche

• Efficienza di schermatura: Progettata per raggiungere ≥100dB a 150MHz in ambiente 3,0T.
• Costruzione: Opzione composita multistrato in metallo (rame + alluminio) per prestazioni in alta frequenza.
• Ventilazione: Feritoie di ventilazione a guida d'onda con frequenza di taglio ≥2GHz.
• Saldatura: Saldatura continua e senza difetti per componenti in rame.
• Resistenza di contatto: <0,01Ω nelle giunzioni porta-telaio.
• Impedenza di isolamento: ≥1000MΩ (test 500V DC).
• Azionamento: Meccanismo scorrevole motorizzato/pneumatico con portata ≥500kg.
• Emergenza: Dispositivo manuale di rilascio d'emergenza incluso.
• Materiali: Componenti non magnetici per preservare l'uniformità del campo magnetico.
