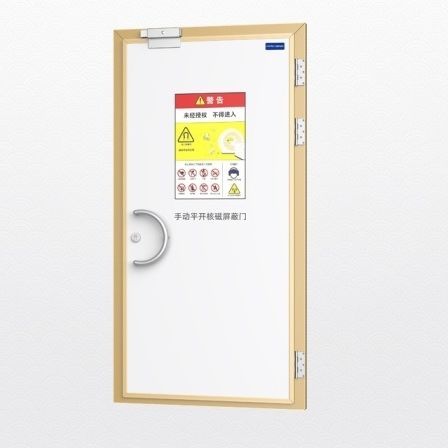

Porta di radioprotezione

con schermaturaa schermatura RFcontro i raggi X

Introduzione al prodotto

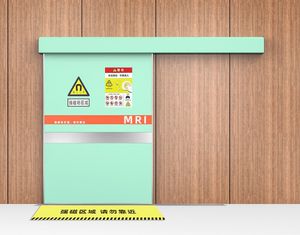

Porta schermante magnetica nucleare motorizzata progettata per installazioni mediche e di ricerca (sale RM 3,0 T, acceleratori lineari ≥10 MeV, BNCT, acceleratori di particelle). Fornisce attenuazione simultanea di radiazioni X/γ ad alta energia, neutroni e schermatura RF per prevenire perdite e proteggere il personale e le apparecchiature sensibili.

Prestazioni del prodotto

• Soluzione motorizzata per reparti RM ospedalieri: efficacia di schermatura RF ≥100 dB a 150 MHz in campo magnetico 3,0 T; conforme ai requisiti di compatibilità elettromagnetica e anti‑interferenza dei sistemi RM.
• Soluzione per laboratori di ricerca: per bande ad alta frequenza (es. >1 GHz) la porta utilizza una struttura multistrato composita rame + alluminio con finestre a guida d'onda per ventilazione (frequenza di taglio ≥2 GHz). Disponibile opzione porta a tre ante ripiegabili.

Parametri tecnici
Produzione: saldatura continua senza giunzioni delle lamiere di rame.
Resistenza di contatto alle giunzioni telaio-porta: <0,01 Ω.
Impedenza di isolamento: ≥1000 MΩ (provato a 500 V CC).
Capacità portante (motorizzata): ≥500 kg.
Sblocco di emergenza: dispositivo manuale di rilascio d'emergenza fornito.
Progetto non magnetico: componenti non magnetici (es. serrature non magnetiche) per preservare l'omogeneità del campo magnetico.

Aree di applicazione

• Reparti di radiologia: servizi di diagnostica per immagini e interventistica che utilizzano raggi X, γ e altre radiazioni ionizzanti per esami diagnostici.
• Reparti di radioterapia oncologica: trattamenti localizzati con radiazioni ionizzanti, inclusi raggi X, fasci di elettroni/protoni e sorgenti radioattive.
• Reparti di medicina nucleare: uso diagnostico e terapeutico di radionuclidi, combinando imaging, trattamento, ricerca e didattica.

Caratteristiche / specifiche tecniche

• Schermatura RF: ≥100 dB a 150 MHz in campo 3,0 T (soluzione motorizzata RM).
• Composito multistrato: rame + alluminio per prestazioni in alta frequenza.
• Finestre guida d'onda di ventilazione con frequenza di taglio ≥2 GHz.
• Tipo di porta: opzione a tre ante per laboratori.
• Saldatura delle lamiere di rame: saldatura integrale senza giunzioni.
• Resistenza di contatto: <0,01 Ω alle giunzioni telaio-porta.
• Impedenza di isolamento: ≥1000 MΩ (test 500 V CC).
• Capacità di carico (motorizzata): ≥500 kg.
• Sblocco di emergenza: dispositivo di rilascio manuale.
• Componenti non magnetici per evitare di perturbare l'uniformità del campo magnetico.
