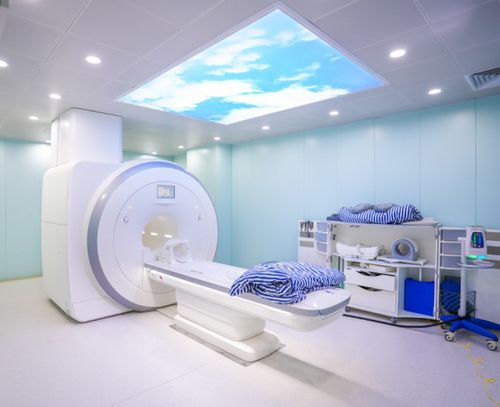

Sala per MRI

in acciaio inossidabilecon schermatura magneticainsonorizzata

Panoramica del progetto
Il progetto riguarda il blindaggio RF e la ristrutturazione interna di una sala RM superconduttrice 1,5T in ambito ospedaliero. L'intervento include la sala magnete (sala di esame), la sala di controllo, i lavori di schermatura RF, il trattamento della base del pavimento, le finiture di pareti e soffitti, l'installazione di accessori non magnetici, l'isolamento acustico, il trattamento antiumidità e la finitura delle giunture.

Indicatori tecnici chiave
Efficienza di schermatura: ≥80 dB a 100 MHz. Intero ambiente con struttura non magnetica e senza elementi ferromagnetici. I lavori rispettano le normative di controllo delle infezioni ospedaliere e i requisiti di accettazione dell'apparecchiatura RM.

Preparazione dei lavori

• Verificare in sito le dimensioni della sala, la capacità portante strutturale, le quote e i punti impiantistici; confermare che le fondazioni e i disegni di schermatura soddisfano i requisiti di cantiere.
• Tutti i materiali in ingresso devono essere prodotti medici non magnetici certificati; i materiali ferromagnetici sono rigorosamente vietati. Eseguire ispezione e approvazione preventiva dei materiali.
• Separare le zone di cantiere per lavori di schermatura, finiture e installazione accessori; pianificare la sequenza per proteggere le aree finite, controllare polvere e rumore e garantire la sicurezza in cantiere.
• Organizzare un briefing tecnico per il personale su standard di saldatura del blindaggio RF, sigillatura delle giunzioni e procedure di installazione non magnetiche.

Procedure costruttive principali
3.1 Opere di base e pavimento

• Livellare e compattare la base; installare membrane doppio strato antivapore e impermeabili con risvolti sulle pareti per proteggere le apparecchiature dall'umidità.
• Preparare e rinforzare la base dell'apparecchiatura per soddisfare i requisiti di carico e di assorbimento vibrazioni/urti del sistema RM.
• Posare pavimentazione medica antistatica non magnetica senza giunti visibili, resistente ai disinfettanti e di facile pulizia per rispettare gli standard di igiene medica.

3.2 Lavori di schermatura RF (procedura centrale)

• Costruire un involucro di schermatura RF esaidrico chiuso con pannelli di alta qualità saldati a pieno; garantire pannelli planari e saldature continue prive di giunti freddi o carenze.
• Realizzare un corpo di schermatura integrale per pareti, soffitto e pavimento con giunti sovrapposti stretti per assicurare integrità strutturale ed elettromagnetica.
• Installare porte e finestre di osservazione schermate RF con giunti a filo e dimensioni di sovrapposizione conformi.
• Sigillare tutte le penetrations con finestre a guida d'onda e filtri RF per prevenire perdite elettromagnetiche e mantenere le prestazioni del blindaggio.

3.3 Finiture di pareti e soffitti

• Montare pannelli medici antibatterici non magnetici in acciaio verniciato o pannelli in acciaio inox 304 non magnetico sulle pareti con giunti serrati; le superfici devono resistere ai disinfettanti e rispettare gli standard di controllo delle infezioni.
• Installare pannelli di controsoffitto leggeri non magnetici riempiti con materiale fonoassorbente ignifugo per ridurre il rumore operativo e mantenere un ambiente silenzioso.
• Tutti i profili di finitura, viti di fissaggio e ferramenta devono essere parti speciali non magnetiche per evitare artefatti nelle immagini e rischi derivanti da metalli ferromagnetici.

3.4 Installazioni ausiliarie

• Utilizzare apparecchiature di illuminazione mediche, prese, interruttori e cassette di giunzione non magnetiche con layout e cablaggio standardizzati.
• Adattare le bocche di ventilazione e climatizzazione alla struttura di schermatura per garantire il ricambio d'aria senza compromettere l'integrità del blindaggio.
• Completare interventi di abbattimento del rumore, protezione dalla polvere e finiture per ottenere uno spazio ordinato conforme agli standard di costruzione medica.

Misure di controllo qualità

• Controllo dei materiali non magnetici: è vietata la presenza di elementi ferromagnetici; tutti i pannelli, gli accessori e i fissaggi devono essere certificati non magnetici.
• Integrità del blindaggio: controllare i punti deboli quali saldature, giunti porte/finestre e penetrations per eliminare perdite elettromagnetiche e raggiungere le prestazioni richieste.
• Qualità costruttiva: assicurare pannelli planari, giunti uniformi e giunzioni ermetiche; verificare impermeabilità, prestazioni acustiche e assorbimento degli urti per un funzionamento a lungo termine.
• Conformità: eseguire i lavori secondo i codici di costruzione per le sale di radiologia, le norme di controllo delle infezioni ospedaliere e i requisiti del produttore RM.

Criteri di accettazione

• Prova di schermatura: ≥80 dB a 100 MHz senza perdite elettromagnetiche rilevabili.
• Verifica non magnetica: nessun componente ferromagnetico esposto o fissaggi magnetici nella sala.
• Finiture: pareti, pavimenti e soffitti devono essere lisci, puliti e conformi a impermeabilità, isolamento acustico e protezione dalla polvere per uso medico prolungato.
• Giunti e sigillature: tutte le giunzioni di blindaggio, porte, finestre e penetrations devono superare le ispezioni; preparare la documentazione tecnica completa per l'installazione delle apparecchiature e l'accettazione ospedaliera.

Specifiche tecniche

• Efficienza di schermatura: ≥80 dB a 100 MHz
• Struttura: progetto completamente non magnetico (nessun fissaggio ferromagnetico)
• Involucro di schermatura: blindaggio RF esaidrico chiuso con saldatura completa e giunti sovrapposti
• Giunti porte/finestre: giunti a filo con sovrapposizione di schermatura qualificata
• Sigillatura penetrations: finestre guida‑onda e filtri RF per prevenire perdite
• Pavimento: base doppio strato impermeabile/antiumidità e pavimentazione medica antistatica non magnetica resistente ai disinfettanti
• Base apparecchiatura: livellata e rinforzata per soddisfare requisiti di carico e assorbimento degli urti
• Finitura pareti/soffitto: pannelli antibatterici non magnetici o acciaio inox 304 non magnetico; materiali acustici ignifughi per il soffitto
• Installazioni ausiliarie: illuminazione medica, prese, interruttori e cassette di giunzione non magnetiche
